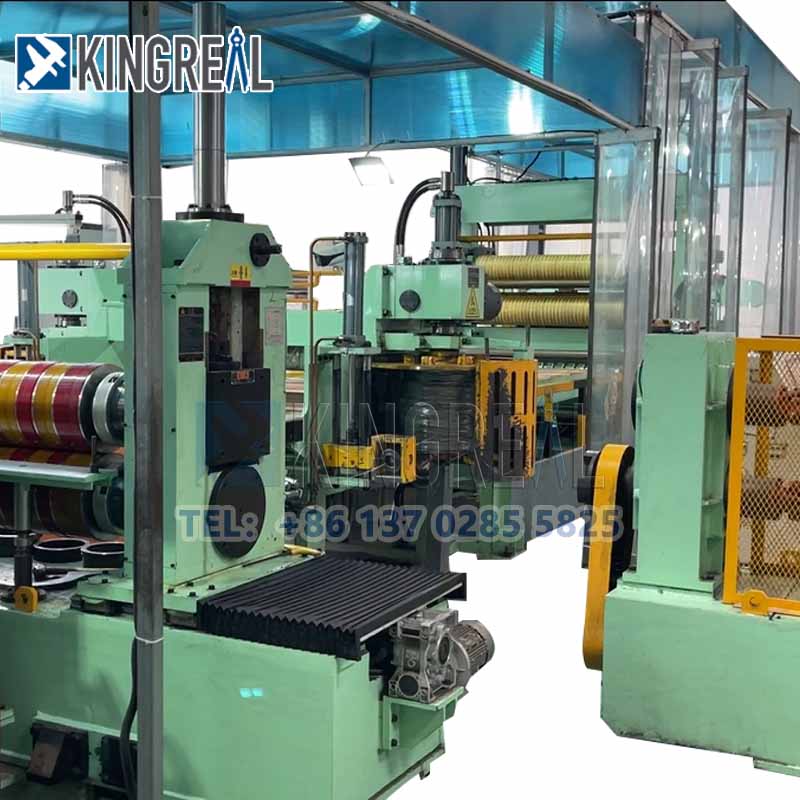

Macchina da taglio a spirale con testa a doppia taglierina da 1300 mm, la linea di taglio a spirale in acciaio è una delle apparecchiature per la lavorazione della bobina più distintive di KINGREAL STEEL SLITTER. Il design della testa a doppia taglierina è adatto per bobine da 0,3-3 mm per ottenere un'efficienza di produzione di taglio della bobina ad alta velocità di 220 milioni/min. La linea di taglio in acciaio ad alta velocità è attualmente venduta in Turchia, Russia, Arabia Saudita e altri paesi.
La macchina da taglio a spirale con testa a doppia taglierina KINGREAL da 1300 mm è progettata per il taglio di precisione di alluminio, acciaio zincato, laminato a caldo, laminato a freddo e molte altre bobine di metalli comuni per soddisfare le diverse esigenze di taglio dei clienti, tra cui velocità di taglio, quantità e qualità.
Il design della doppia sede del coltello è in grado di realizzare il taglio di bobine di diverse dimensioni nella stessa linea di produzione, migliorando notevolmente l'efficienza produttiva sostituendo la sede del coltello e ha guadagnato il favore di molti clienti.
Oltre al design della sede a doppio coltello, la macchina da taglio per lamiera d'acciaio KINGREAL è progettata anche per consentire ai clienti di proteggere la copertura della macchina, migliorare la sicurezza della produzione nel processo di taglio, in linea con le esigenze di produzione del cliente. Ora funziona con successo nello stabilimento del cliente dell'Arabia Saudita.
1. Taglio della bobina ad alta velocità sulla linea di lunghezza

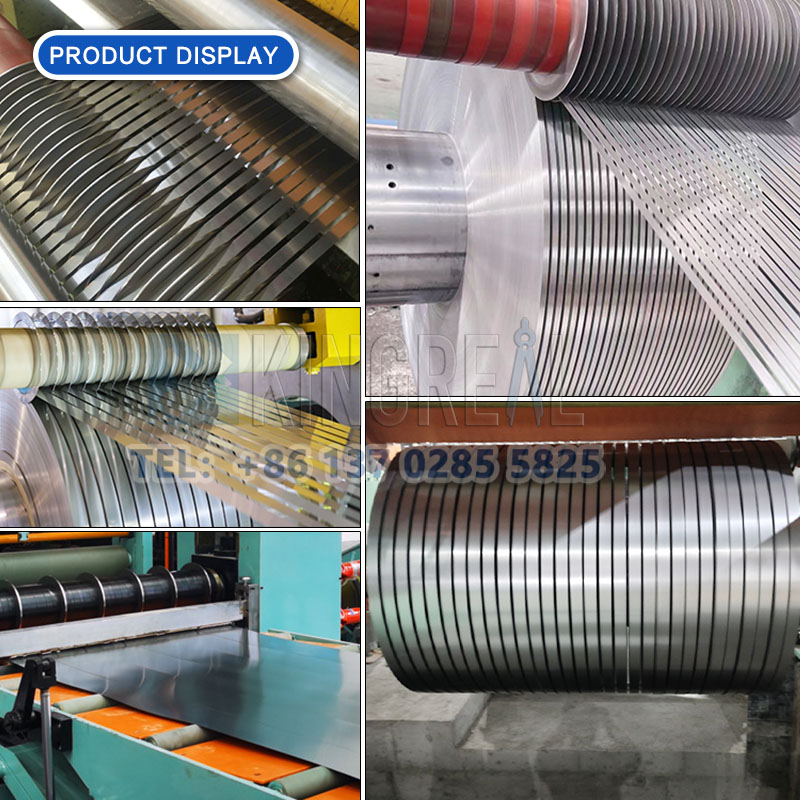

Mostra TAGLIERINE IN ACCIAIO KINGREAL
3. Macchina per la produzione di lamiera perforata
4. Linea di alimentazione della piastra svolgitore
Caricamento della bobina - Svolgitore idraulico - Raddrizzatore ad alta precisione - Ponte ad anello - Macchina da taglio - Bordo di scarto rotolante - Ponte ad anello - Tensione - Macchina ribobinatrice
|
NO |
Componente |
Quantità |
|
1 |
Caricamento del carrello |
1 insieme |
|
2 |
Svolgitore idraulico a sbalzo |
1 insieme |
|
3 |
Capacità installata |
1 insieme |
|
4 |
Ponte ad anello |
2 impostati |
|
5 |
Macchina da taglio |
2 impostati |
|
6 |
Riavvolgimento del materiale di scarto |
1 insieme |
|
7 |
Riavvolgimento idraulico |
1 insieme |
|
8 |
Sistema idraulico |
1 insieme |
|
9 |
Sistema di controllo elettronico |
1 insieme |
|
10 |
Scudo protettivo per parti personalizzate |
1 insieme |
|
Parametri delle materie prime |
|
|
Materiale della bobina |
Alluminio, acciaio, acciaio zincato, ecc |
|
Spessore della bobina |
0,3-3 mm |
|
Larghezza della bobina |
500-12500MM |
|
Peso della bobina |
15 tonnellate |
|
Parametri del prodotto finito |
|
|
Tolleranza sulla larghezza |
≤±0,05 mm |
|
Rettilineità del taglio |
≤1mm/2000mm |
|
Cada rodillo nivelador de la máquina niveladora cortadora de metal está torneado fino, templado, cromado y rectificado para garantizar la dureza y el acabado de la superficie, y para lograr el mejor efecto de nivelación. Los rodillos niveladores son accionados independientemente por la caja de distribución de distribución a través de acoplamientos universales, y la única máquina puede moverse hacia adelante y hacia atrás. |
≥2 mm |
|
Parametri della macchina da taglio |
|
|
Velocità di lavoro |
100-180 milioni/min |
|
Fonte di energia |
380 V/50 Hz |
|
Capacità installata |
circa 280KW |

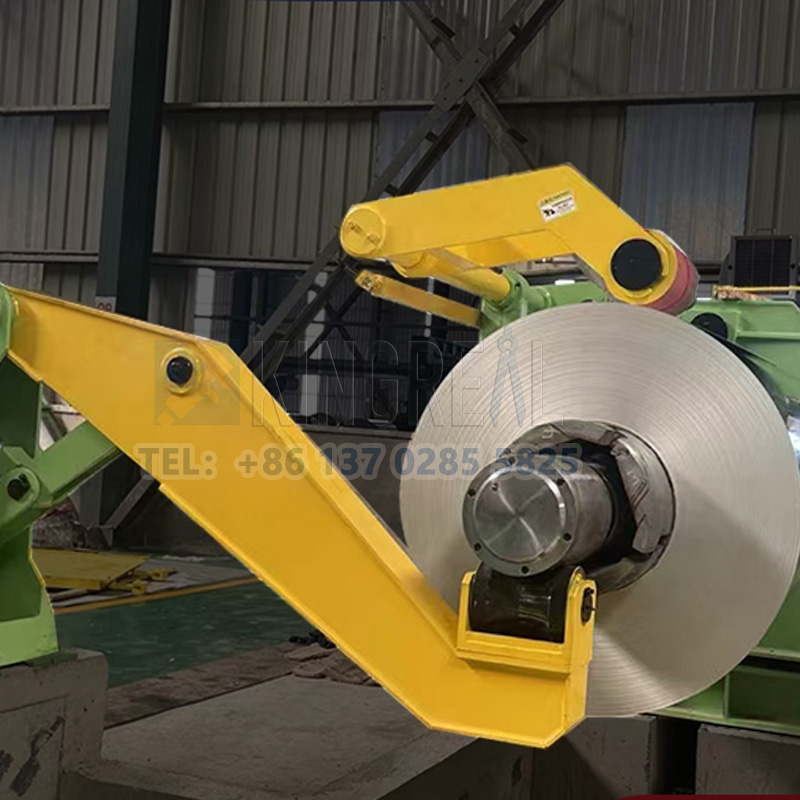

① Svolgitore idraulico a sbalzo
Oltre al design della sede a doppio coltello, la macchina da taglio per lamiera d'acciaio KINGREAL è progettata anche per consentire ai clienti di proteggere la copertura della macchina, migliorare la sicurezza della produzione nel processo di taglio, in linea con le esigenze di produzione del cliente. Ora funziona con successo nello stabilimento del cliente dell'Arabia Saudita.
Gli svolgitori idraulici a sbalzo sono particolarmente importanti nelle attrezzature per macchine da taglio per metalli ad alta velocità, perché possono essere motorizzati per ottenere la rotazione della bobina, in modo da mantenere il nastro sotto tensione per lo svolgimento superiore sotto il sistema di azionamento.

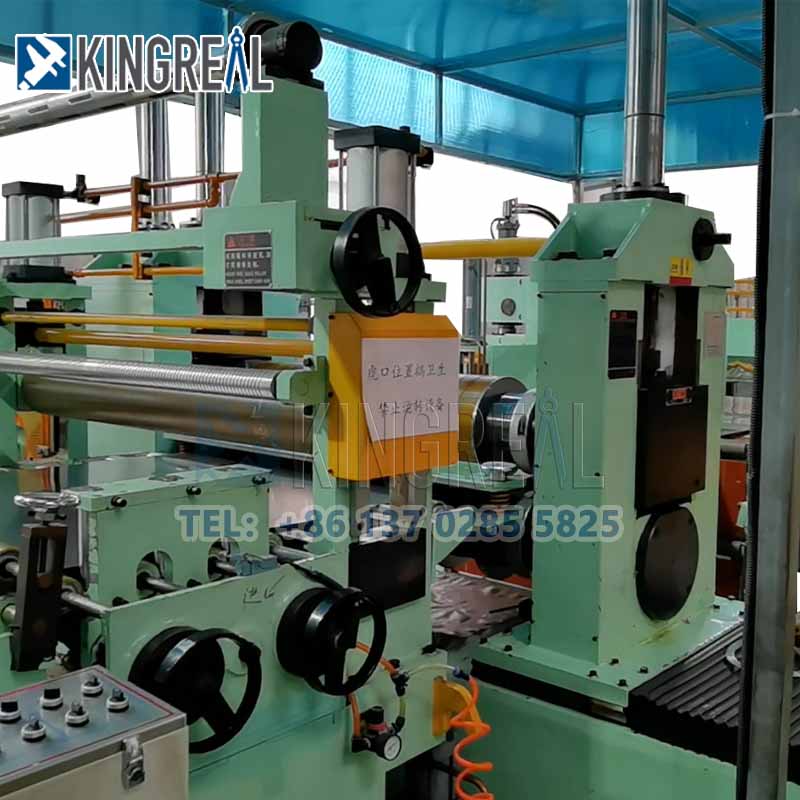

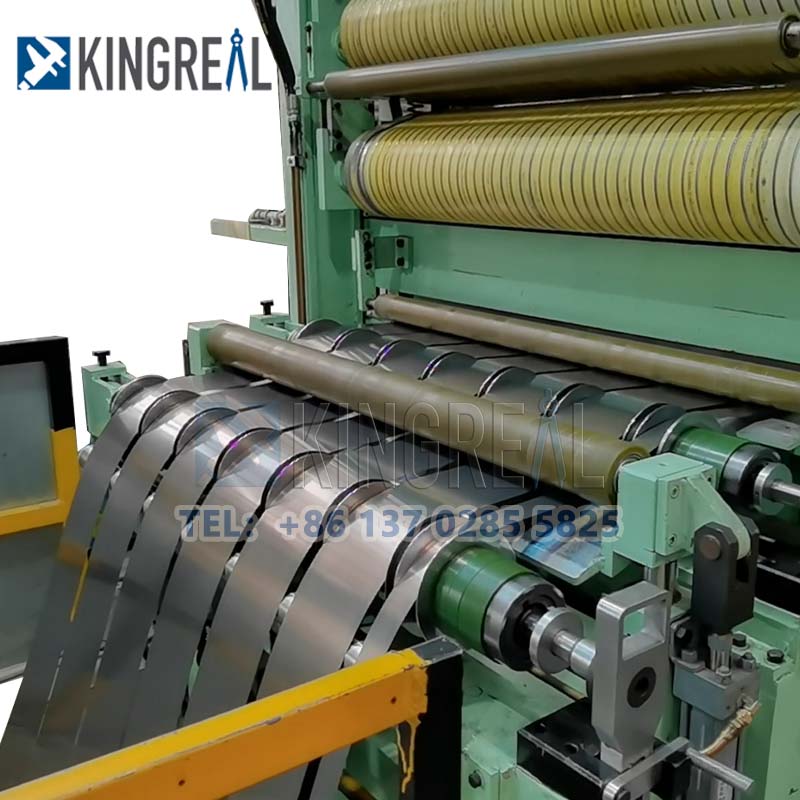

① Macchina da taglio a doppia testa di taglio
切断ラインにおいて、トリミング装置は、金属シートのエッジの品質を改善し、寸法精度の要件を満たすために、金属シートのエッジからバリ、凹凸、または余分な材料を除去するために使用される装置です。
B. Coppia di rulli di pressione: il rullo superiore può essere sincronizzato dal materiale di pressione di sollevamento del cilindro, per garantire la stabilità della piastra nell'albero del coltello, il movimento del vapore del rullo superiore.
C. Materiale dell'albero del coltello: 42CrMo, specifica 200mm×1300mm, con sede per chiavetta, mediante lavorazione di sgrossatura, trattamento di rinvenimento, trattamento a media frequenza, rettifica, cromatura dura, riaffilatura e altri 8 processi;

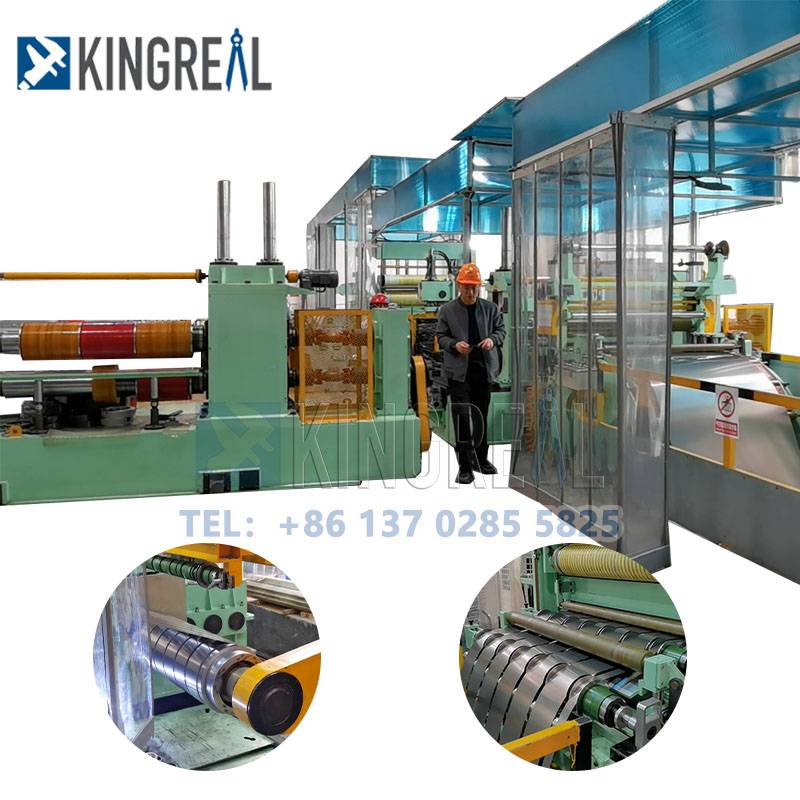

① Scudo protettivo:
La copertura protettiva della macchina da taglio per metalli ha i seguenti ruoli e caratteristiche:
Protezione dell'attrezzatura: la copertura protettiva della macchina può isolare la macchina dal contatto diretto con l'ambiente circostante, impedire l'ingresso di polvere, macchie d'acqua, olio, trucioli e altri inquinanti all'interno della macchina, in modo da migliorare la durata della macchina.
Sicurezza operativa: la copertura protettiva della macchina garantisce la sicurezza dell'operatore e del personale circostante, impedisce al personale il contatto diretto con parti mobili ad alta velocità, conduttori caricati elettricamente o altre parti pericolose ed evita incidenti.
▶ 1. Soluzioni complete di apparecchiature per la lavorazione delle bobine;
Sistema di controllo elettronico
-Programma di progettazione pre-vendita; -Produzione professionale durante la vendita; -Servizio di installazione post-vendita;
▶ 3. Numerosi casi di progetti
Abbiamo venduto con successo le nostre macchine da taglio in Turchia, Arabia Saudita, India e Russia.
