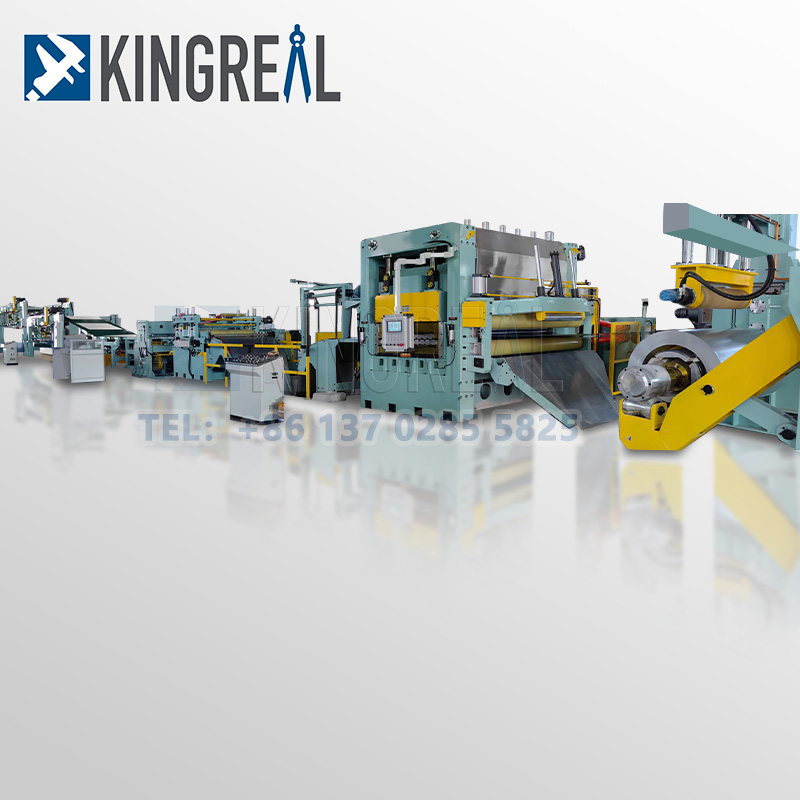

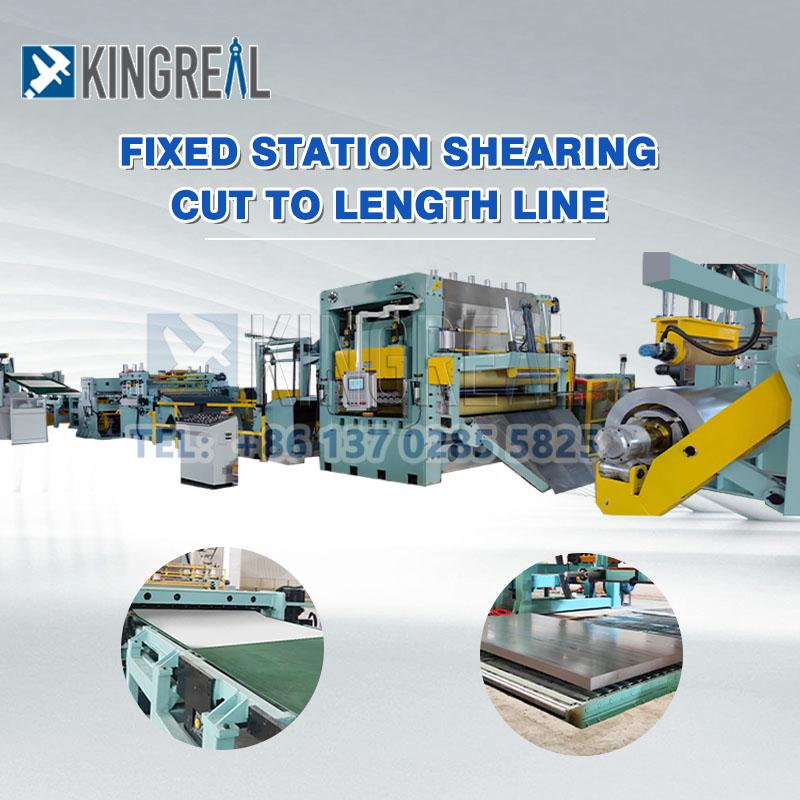

La linea di taglio in acciaio da 0,3-2 1600 mm può essere fornita da KINGREAL MACHINERY, che viene utilizzata per tagliare la bobina di materiale diverso su una lamiera di larghezza specifica. KINGREAL può fornire progettazione di programmi professionali, quotazioni più recenti e servizio di team post-vendita professionale. Non esitare a contattarci!
KINGREAL Acciaio CeccLa llinea di lunghezza adatto a diversi materiali (come acciaio, metallo, acciaio inossidabile e alluminio) conspessore 0,3-2 mm, e illa larghezza può raggiungere i 1600 mmlamiera per elaborare la parte di taglio per il cliente’s bisogno specifico.
La configurazione dell'attrezzatura della linea di taglio a misura è flessibile; KINGREAL può realizzare macchine di produzione su misura per le vostre esigenze. Per soddisfare esigenze specifiche, KINGREAL ha creato un touch screen che consente agli utenti di regolare la lunghezza e il numero di bobine da tagliare. La linea automatica a lunghezza fissa utilizza un servomotore per misurare la lunghezza, garantendo la correttezza della merce prodotta.
|
NO |
NOme del componente |
Numero |
|
1 |
Carro per il carico delle bobine |
1 unità |
|
2 |
Svolgitore idraulico |
1 unità |
|
3 |
Ciclo continuo |
2 unità |
|
4 |
Dispositivo di guida laterale |
1 unità |
|
5 |
Macchina per lisciare |
2 unità |
|
6 |
Cesoia ad alta precisione |
1 unità |
|
7 |
TrasportiTcapace |
1 unità |
|
8 |
PneumaticoSvirata |
1 unità |
|
9 |
Sistema di controllo idraulico |
1 insieme |
(L'elenco delle parti è solo di riferimento e deve essere personalizzato in base alle esigenze del cliente.)
|
NOme della macchina |
Sacciaiocecca linngline |
|
Materiale della bobina |
Lamiera d'acciaio（altro può essere fornito |
|
Spessore massimo della bobina |
3mm |
|
Peso massimo della bobina |
1600 mm |
|
Altezza massima della bobina |
20 tonnellate |
|
Bobina ID |
508 mm, 610 mm, 760 mm |
|
Diametro esterno della bobina |
≤2000 mm |
|
Lunghezza di taglio massima |
24m |
|
Velocità di taglio |
60 m/min |
|
Tolleranza al taglio |
±0,01 mm |
|
Sistema di controllo elettrico |
Controllo automatico tramite PLC |

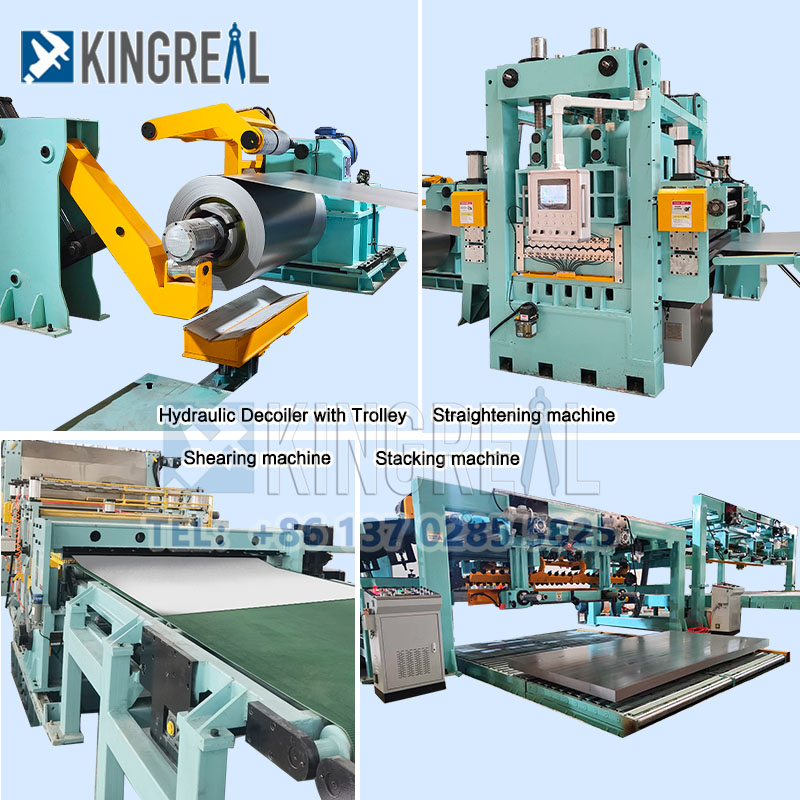

Carrello di caricamento della bobina - Decoiler idraulico - Montaggio della piastra guida d'alimentazione - Pizzicatrice - Anello - Cesoia ad alta velocità - Pila
|
NOme del componente |
Descrizione |
Specifica |
|

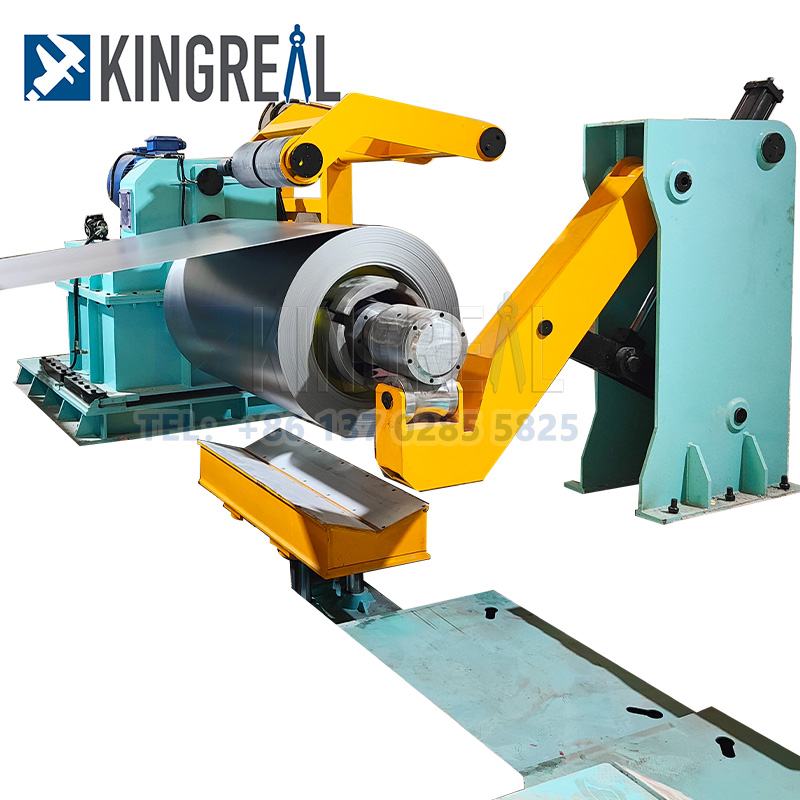

Svolgitore idraulico |
La sezione di carico viene utilizzata per alimentare la lamiera nella cesoia per la tranciatura. Solitamente adotta un meccanismo di caricamento idraulico, che può realizzare il caricamento automatico e controllare la velocità e la posizione di caricamento tramite sensori per garantire che le lamiere entrino accuratamente nell'area di taglio. |
1. potenza: 7,5 kW
2. Riduttore di velocità: riduttore cicloidale a girandola a due stadi X95 |
|

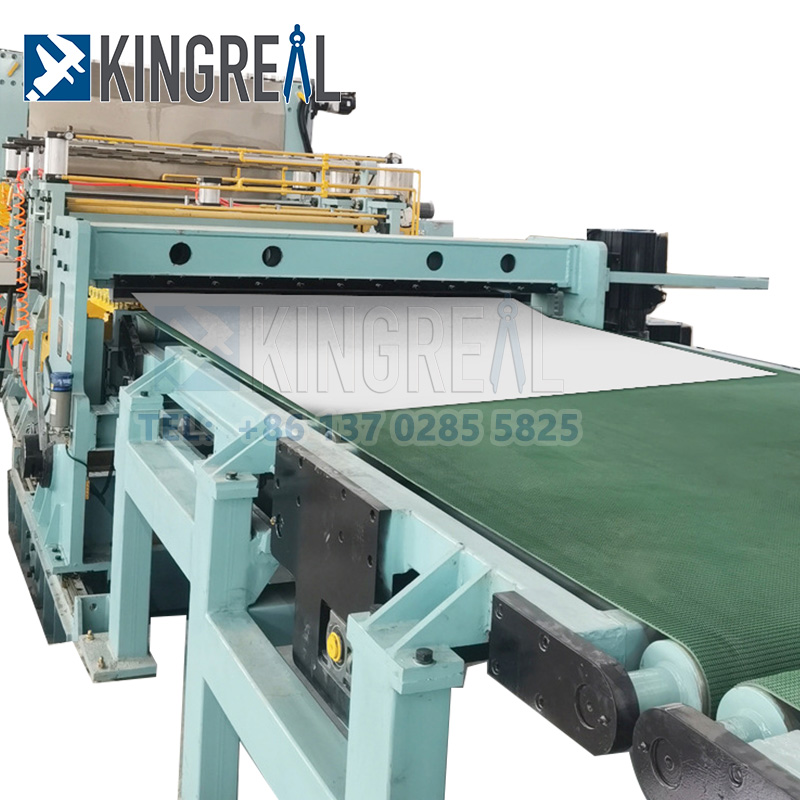

Macchina per tosare le mosche |
L'utensile da taglio è il componente chiave della linea di cesoia per metalli pesanti, solitamente è costituito da un coltello superiore e un coltello inferiore. I coltelli sono realizzati in acciaio legato di alta qualità con elevata durezza e resistenza all'usura.
Lo spazio tra il coltello superiore e quello inferiore può essere regolato in base allo spessore della lamiera per garantire l'effetto di cesoiatura e la qualità del taglio. |
Può fare riferimento alla tabella sopra
Cesoia idraulica 12x2500 22KW |
|
Sistema idraulico |
La linea di cesoia per metalli pesanti è dotata di un sistema di controllo elettrico avanzato, tra cui controller PLC, interfaccia operatore touch screen e sensori.
Attraverso il sistema di controllo, è possibile realizzare il funzionamento e il monitoraggio automatici della macchina e regolare i parametri di taglio per garantire la stabilità e la sicurezza del processo di taglio. |
1. Flusso: L=40L/min 2. Pressione: P=12Mpa 3. Potenza: 7,5 kW
|

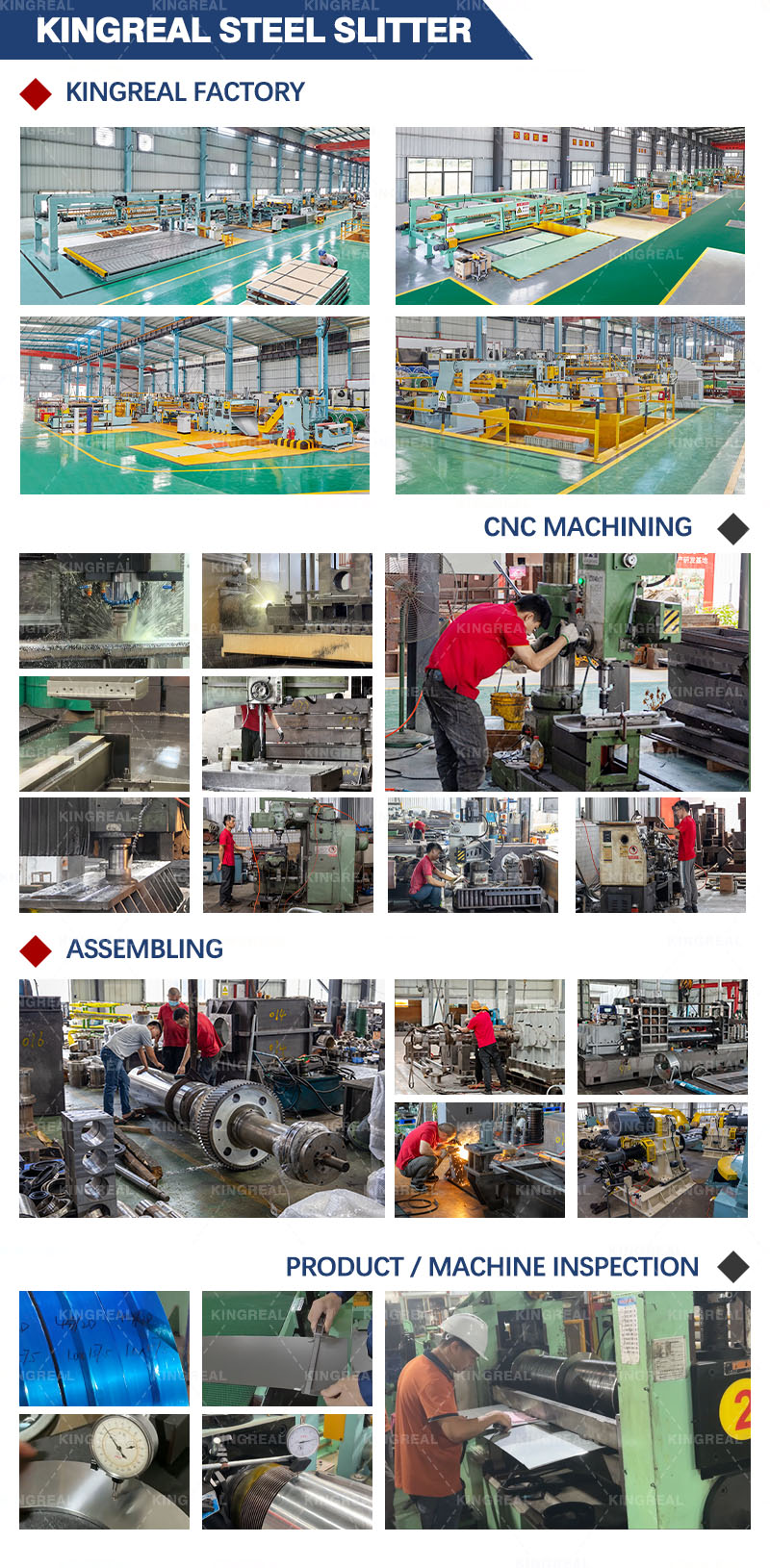

KINGREAL dispone di un proprio impianto di produzione, che comprende un'officina di fusione del telaio, un'officina di controllo CNC, un'officina di lavorazione dei componenti e un'officina di assemblaggio. Per garantire la qualità produttiva delle macchine, l'intera linea verrà testata e regolata in fabbrica. KINGREAL dà il benvenuto a tutti i clienti a visitare la nostra fabbrica.
2023 KINGREAL ha trasportato con successo diversi tipi dimacchina da taglio a spiralee apparecchiature di linea CTL verso paesi tra cui Arabia Saudita, Russia, India e Turchia.Puoi saperne di più sul progetto cliccando qui.
