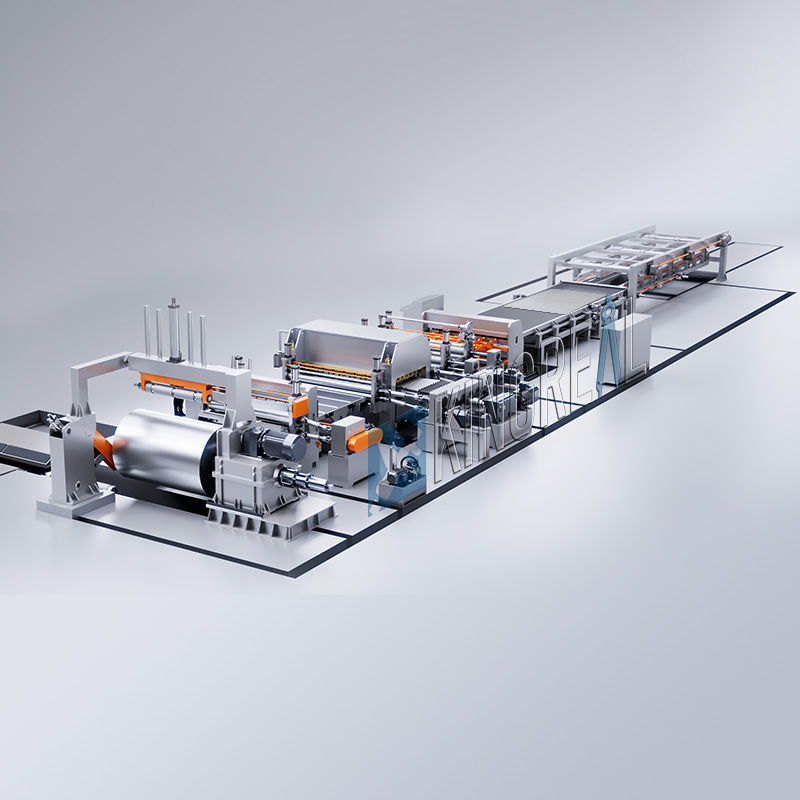

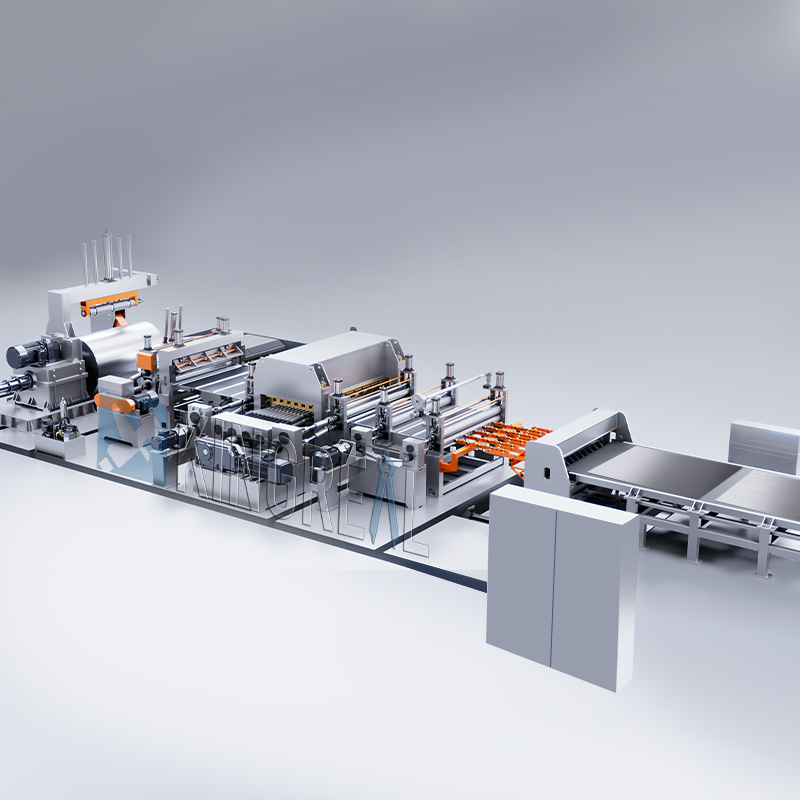

KINGREAL STEEL SLITTER è da tempo specializzata nella ricerca e sviluppo e nella produzione di linee di taglio su misura. Sfruttando una tecnologia matura, abbiamo aggiornato in modo completo i parametri e le prestazioni delle linee di taglio longitudinale standard e sviluppato una linea specializzata di taglio longitudinale ad alta velocità. Questo sistema personalizzato raggiunge una velocità di produzione massima di 80 m/min, eliminando i colli di bottiglia di capacità associati alle linee tradizionali.
Durante la fase di ricerca e sviluppo e di progettazione, l'ottimizzazione si è concentrata su due moduli principali: il sistema di cesoiatura e l'unità di impilamento. I perfezionamenti di queste strutture garantiscono che la linea sia adatta alla lavorazione di coils metallici laminati piatti. Utilizzando una logica operativa efficiente, il sistema integra perfettamente lo svolgimento, la cesoiatura e l'impilamento della bobina. Questo approccio massimizza l’efficienza di lavorazione, garantisce un’elevata precisione attraverso una sofisticata progettazione strutturale e migliora la sicurezza operativa, consentendo la trasformazione standardizzata e su larga scala di bobine metalliche in lamiere piane ad alta precisione.
▲ Progetti di ottimizzazione del nucleo per il taglio ad alta velocità su linee longitudinali
|

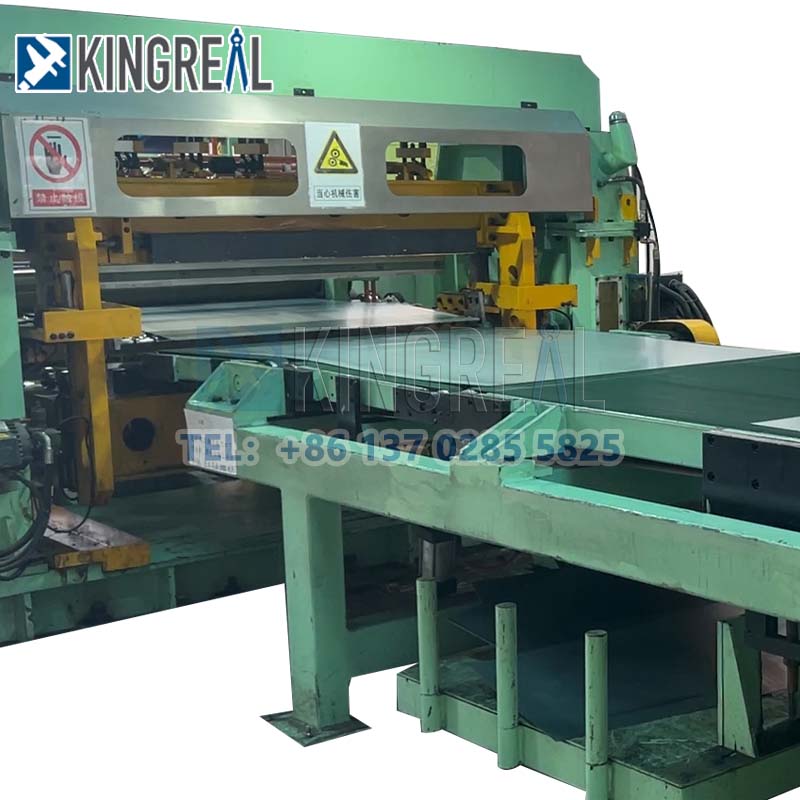

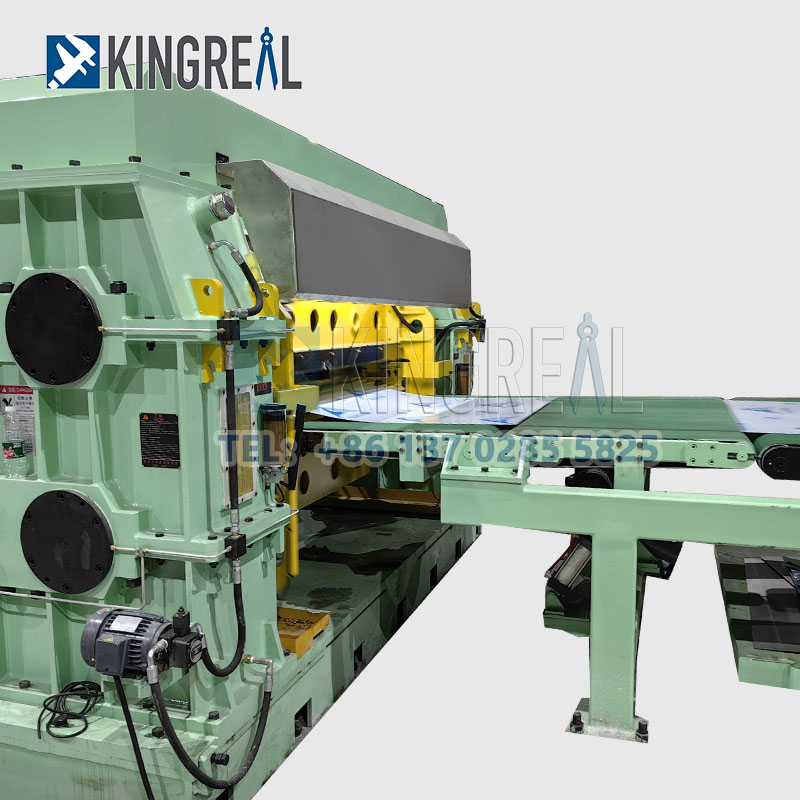

●Taglio ad alta velocità Alla massima velocità operativa, la linea di taglio a misura ad alta velocità KINGREAL STEEL SLITTER garantisce un'alimentazione ininterrotta del nastro metallico, eliminando le perdite associate alle operazioni start-stop e soddisfacendo le esigenze di produzione continua. Per raggiungere lo standard di produzione di 80 m/min, l'attrezzatura è dotata di una struttura a cesoia rotante o a cesoia volante dinamica. I moduli di azionamento dell'utensile ottimizzati e le guide lineari consentono al gruppo di taglio di eseguire un'accelerazione dinamica e un allineamento preciso. Prima del taglio, la velocità lineare della lama della cesoia volante è sincronizzata in tempo reale con la velocità di avanzamento del nastro metallico; questa perfetta sincronizzazione elimina problemi quali bave e deviazioni dimensionali causate dai differenziali di velocità, garantendo così sia alta velocità che alta precisione nel processo di taglio. |
|
|

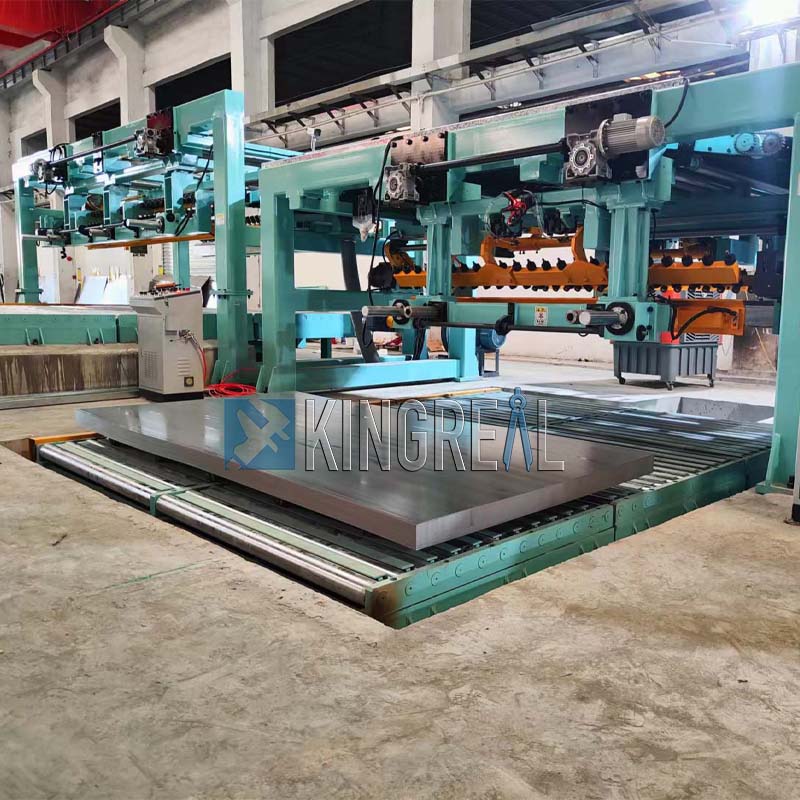

●Impilazione ad alta velocità Per affrontare potenziali colli di bottiglia nel processo di raccolta del materiale a valle e accogliere l'uscita ad alta frequenza della linea, KINGREAL STEEL SLITTER ha dotato il sistema di un doppio impilatore come componente chiave a valle. L'intera struttura riceve la lamiera scaricata dalla linea di taglio longitudinale ad alta velocità e, utilizzando il programma di controllo automatizzato della linea, esegue un'operazione di impilamento ordinata e completamente automatica. Il processo di impilamento utilizza un meccanismo coordinato che combina azionamenti pneumatici e idraulici per migliorare la forza motrice e garantire la planarità della pila. Inoltre, il sistema è dotato di un gruppo di supporto dedicato per la ricezione dei fogli; durante la discesa, un manipolatore ricevente fornisce un supporto uniforme e ammortizzato per attenuare le forze d'impatto, proteggendo così integralmente la qualità superficiale delle lastre. Inoltre, la linea di taglio longitudinale ad alta velocità incorpora sensori fotoelettrici intelligenti per regolare dinamicamente l'abbassamento dell'impilatore e controllare con precisione lo spazio verticale tra la superficie della pila e la stazione di scarico. Ciò garantisce un coordinamento perfetto nell'intero flusso di lavoro, dall'alimentazione, alla cesoiatura e all'impilamento, aumentando così l'automazione complessiva e il tasso di resa dei prodotti finiti. |
|
La macchina per il taglio a misura con cesoia a mosca consente alla macchina per il taglio a misura di accelerare e sincronizzarsi con la velocità della striscia, consentendo il taglio senza interrompere l'alimentazione del materiale.
KINGREAL STEEL SLITTER opera nel campo delle linee di taglio a misura da oltre 20 anni e dispone di un team tecnico professionale per controllare la qualità dalla progettazione del disegno, alla produzione di componenti della macchina, all'innovazione della configurazione, al test e alla messa in servizio della linea di produzione. Con capacità di progettazione indipendenti, siamo in grado di fornire soluzioni personalizzate in base alle esigenze dei nostri clienti.
KINGREAL SLITTER SLITTING ha una vasta esperienza progettuale nella linea di produzione tagliata a misura, in base alle effettive esigenze di produzione del cliente, alla produzione di tre diversi tipi di linee di taglio a spirale alta, media ed economica e più di una dozzina di paesi e regioni hanno raggiunto una cooperazione stabile e a lungo termine con i clienti.
- Prevendita: progettare disegni e adattare i programmi delle macchine di taglio a misura in base alle esigenze dei clienti;
- In vendita: garantire la qualità della produzione della macchina, fornire test sulla linea di taglio alla lunghezza per verificare l'accuratezza del funzionamento della linea di produzione;
- Servizio post-vendita: organizzare ingegneri per guidare e insegnare l'installazione nelle fabbriche dei clienti.
La linea di taglio a misura con cesoia volante è una linea di produzione automatizzata per la lavorazione della lamiera. Può completare il processo di taglio su misura ad alta precisione e velocità durante il funzionamento continuo della lamiera. È ampiamente utilizzato nelle industrie di lavorazione dell'acciaio e dei metalli non ferrosi.
1/ Cesoiatura sincrona dinamica
La lama della macchina tagliata a misura dalla bobina di taglio volante completa il taglio quando la lamiera si muove e la velocità orizzontale della lama di taglio è strettamente sincronizzata con la velocità della lamiera (l'errore è controllato entro ± 0,8 mm), evitando perdite di efficienza causate da tempi di inattività.
2/ Meccanismo di regolazione della lunghezza
Il rapporto proporzionale tra la velocità del mandrino e la velocità di avanzamento viene regolato tramite un cambio a velocità variabile o una trasmissione a variazione continua.
3/ Controllo intelligente
Il PLC o il convertitore di frequenza (come la serie GD350) viene utilizzato per realizzare la comunicazione bus, memorizzare più parametri di processo e regolare la tagliatrice di bobine di acciaio in tempo reale.
4/ Risparmio energetico e design efficiente
La cesoia volante ad avvio continuo consente di risparmiare 1/3-1/2 di energia rispetto ai modelli tradizionali e la velocità della linea di taglio in lunghezza dell'acciaio può raggiungere 100 m/min, adatta per lamiere con uno spessore di 0,3-6 mm
Le linee di taglio a lunghezza fissa sono dotate di una funzione di arresto dell'avanzamento a una lunghezza preimpostata. Quando viene raggiunta la lunghezza impostata, la linea di taglio fissa a misura si ferma automaticamente, tagliando una sezione di materiale prima di riavviare per alimentare la sezione successiva di linea che necessita di raddrizzatura e taglio.
1/ Design strutturale semplice per il taglio fisso a misura della linea di lunghezza
La linea di taglio fissa a misura presenta una struttura relativamente semplice ed è facile da usare. Questa funzionalità consente anche ai principianti di padroneggiarne rapidamente il funzionamento dopo una breve sessione di allenamento. La struttura semplificata non solo riduce i malfunzionamenti ma facilita anche la manutenzione ordinaria.
2/ Adatto per produzioni su piccola scala
Sebbene la linea di taglio fissa a misura possa raggiungere velocità di 50 m/min, non è veloce come altri metodi di taglio ad alta efficienza. Pertanto, questa linea di taglio a misura fissa è particolarmente adatta per le piccole operazioni di produzione. Per le aziende che non necessitano di una produzione su larga scala, la linea di cesoiatura fissa può soddisfare le esigenze di produzione quotidiana, evitando lo spreco di risorse associato ad attrezzature più efficienti.
3/ Adattabilità all'efficienza produttiva
Poiché la linea di taglio a misura fissa ha una velocità massima di 50 m/min, è particolarmente adatta per i clienti che non hanno requisiti di elevata efficienza produttiva. Piccoli produttori o startup spesso cercano una soluzione di produzione economicamente vantaggiosa ed efficiente. In questi casi, una linea di taglio a lunghezza fissa fornisce una capacità di taglio sufficiente senza esercitare una pressione eccessiva sul processo di produzione.
4/ Adatto a clienti con budget limitati
A causa della velocità inferiore e del design semplice, le linee di taglio fisso a misura richiedono specifiche e prestazioni dei componenti relativamente basse. Ciò riduce la complessità tecnica nella produzione e nella progettazione, con il risultato di un prezzo relativamente conveniente. Pertanto, le linee di taglio a misura di cesoiatura fissa sono la scelta ideale per i clienti con budget limitati, in particolare per le startup che entrano nel settore della lavorazione dei metalli.
Le linee di taglio a misura di cesoia Swing sono progettate per soddisfare le esigenze dei clienti di lamiere con forme personalizzate. Attraverso l'oscillazione automatica delle cesoie, la cesoia oscillante può tagliare a varie angolazioni, elaborando efficacemente una varietà di forme come trapezi, parallelogrammi, triangoli, quadrati e rettangoli.
1/ Taglio in diverse forme
Le linee di taglio a misura della cesoia oscillante sono in grado di tagliare una varietà di forme. Dotata di un meccanismo di bloccaggio a lunghezza fissa, la cesoia oscillante taglia a misura taglia con precisione il nastro mobile alle dimensioni desiderate. Questo processo garantisce che ogni lastra sia adattata esattamente alle precise specifiche del cliente. La cesoia oscillante tagliata a misura incorpora diverse tecnologie innovative, tra cui un sistema di eliminazione del gioco del portamatrice flottante, blocco rapido della matrice e cambio rapido dell'utensile, migliorando significativamente l'efficienza e la precisione della cesoiatura.
2/ Movimento di taglio oscillante per il taglio oscillante fino alla linea di lunghezza
La linea di taglio oscillante a misura utilizza un movimento di taglio oscillante. Ottimizzando il percorso di taglio, il movimento di taglio oscillante garantisce un'elevata qualità di taglio migliorando al contempo l'efficienza produttiva. Questa innovazione consente alla linea di taglio a misura di cesoia oscillante di mantenere prestazioni di taglio di alto livello su un'ampia gamma di materiali, dalle piastre sottili a quelle spesse.
3/ Cesoia oscillante ad alta velocità tagliata secondo la lunghezza della linea
La linea di taglio a misura vanta una velocità di produzione fino a 80 m/min, soddisfacendo pienamente le esigenze di una produzione efficiente. La velocità può essere regolata in modo flessibile per adattarsi ai vari ambienti ed esigenze di produzione.
 |
 |
 |
