Descrizione della ribobinatrice per taglio a spirale da 1650 mm

La macchina riavvolgitrice per taglio a bobina KINGREAL SLITTER 1650MM è progettata per il taglio e il riavvolgimento di vari tipi di materiali, come acciaio, alluminio, GI, rame e silicio. Questa linea di taglio coil è uno dei modelli più comuni di linea di tranciatura e soddisfa le esigenze della maggior parte degli impianti di taglio coil. Gli spessori dei coil gestiti vanno da 0,3 mm a 3 mm e le larghezze fino a 1650 mm.

Puoi anche trovare i seguenti prodotti nel nostro sito web:

1. Macchina da taglio a doppia testa

2. Macchina da taglio in acciaio per lamiera pesante da 10-20 mm

3. Taglio della bobina secondo la lunghezza della linea

4. Linea di produzione di cesoia livellatrice svolgitore

5. Linea di produzione di macchine perforate in metallo

Specifica tecnica:

Processo di lavoro:

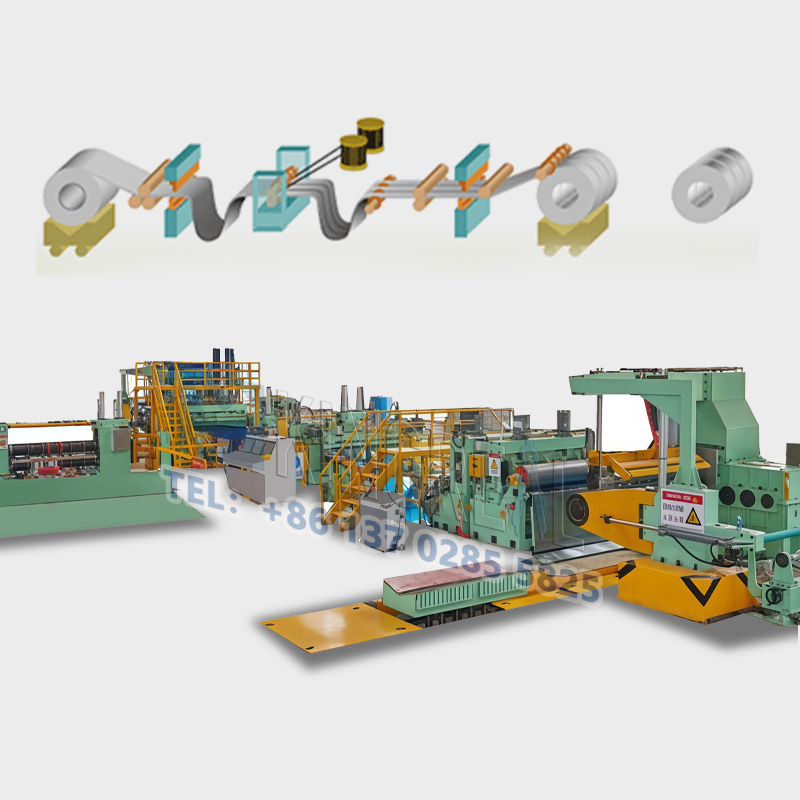

Bobina di carico carrello - Centratura verticale idraulica dello svolgitore - Svolgitore idraulico - Pinza e leva - Cesoia testata per lamiere - Ponte ad anello - Macchina di taglio - Stazione di tensionamento - Separatrice - Ribobinatrice

Informazioni più dettagliate sulla macchina da taglio a spirale in acciaio:

Bobina di carico del carrello

Struttura e utilizzo: Utilizzato per alimentare lo svolgitore, trasportando la bobina di acciaio dal tavolo di stoccaggio alla bobina dello svolgitore, il carrello è controllato dal motore idraulico e il sollevamento è controllato dal cilindro idraulico.

Meccanismo di sollevamento: cilindro idraulico e struttura a colonna scorrevole a quattro guide, potenza di sollevamento fornita dal cilindro, il cilindro per promuovere il sollevamento della tavola portante di tipo V, per ottenere la funzione di su e giù per la bobina d'acciaio.

Meccanismo di traslazione: motore idraulico e struttura del binario di guida parallelo, la potenza di traslazione è fornita dal motore idraulico, in modo che il carrello si muova orizzontalmente lungo la direzione assiale del mandrino dello svolgitore. Ciascuna estremità del binario è dotata di un blocco limite per impedire il deragliamento del carrello.

Svolgitore a sbalzo

A. Funzione:

Trasporto di bobine di acciaio, espansione e serraggio del diametro interno delle bobine, svolgimento e scarico o riciclaggio delle bobine.

Supportando la piastra della bobina e fornendo tensione al nastro di acciaio, è costituito da telaio, mandrino, bobina di espansione e contrazione, dispositivo di svolgimento e pressatura, supporto ausiliario, dispositivo di frenatura e parte di potenza.

B. Costruzione

a) Telaio principale: realizzato in acciaio, piastra in acciaio A3, sede del cuscinetto forgiato in acciaio n. 45 dopo la saldatura, attraverso il trattamento qualitativo di ricottura non viene deformato;

b) Mandrino: forato in acciaio tondo 40Cr con un diametro di fori di 85 mm, temperato e poi tornito finemente in una superficie di lavoro del diametro di 190 mm, capacità di carico di 25 tonnellate.

c) alzare e restringere la bobina: l'uso della forma della bobina di espansione push-pull del tipo a cursore; quattro piastre curve (acciaio n. 45), coppie di cursori tagliafili, diametro di espansione: Ф470mm-520mm (più manicotto in gomma per raggiungere Ф610mm); la lunghezza di lavoro effettiva della bobina è di 1650 mm, il mandrino complessivo garantisce che la bobina si alzi e si abbassi durante la concentricità.

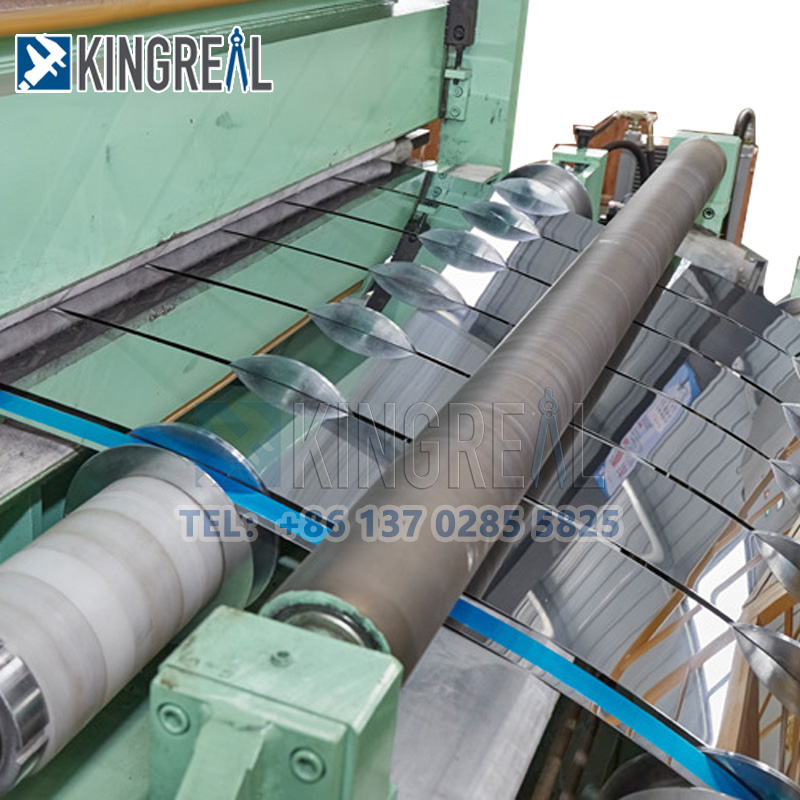

Macchina da taglio per bobine ad alta velocità

Perché sceglierci?

◆ Vasta esperienza nella produzione

Con oltre 20 anni di esperienza nella produzione e nella vendita, KINGREAL è un produttore esperto specializzato in macchine da taglio. L'azienda ha fornito con successo le sue macchine a nazioni di tutto il mondo, tra cui Vietnam, Turchia, Russia, India ed Emirati Arabi Uniti. ampiamente riconosciuto dai clienti.

◆ Potere del team di esperti

KINGREAL possiede i propri team tecnici, di vendita e di produzione interni. Possiamo gestire professionalmente ogni fase del processo, dalla vendita e produzione alla spedizione.

◆ Assistenza post-acquisto offerta

KINGREAL offre servizi di installazione post-vendita online e offline per garantire la corretta installazione e funzionamento della macchina.

Le risorse online includono tutorial video e una guida tecnica completa online; le risorse offline implicano che KINGREAL invii ingegneri presso la fabbrica locale del cliente per fornire indicazioni sull'installazione in loco.

KINGREAL dà il benvenuto a tutti i clienti che vengono a trovarci!
