Descrizione del prodotto

Visualizzazione video:

Taglio secondo la linea di lunghezza: produzione ad alta velocità con cesoia volante

KINGREAL STEEL SLITTER è un produttore e produttore specializzato nel campo delle linee di taglio a misura e si impegna a offrire soluzioni ottimali ai propri clienti.

A seconda della capacità di taglio dei metalli richiesta dal cliente, della gamma di materie prime da lavorare e delle esigenze produttive dell'impianto.

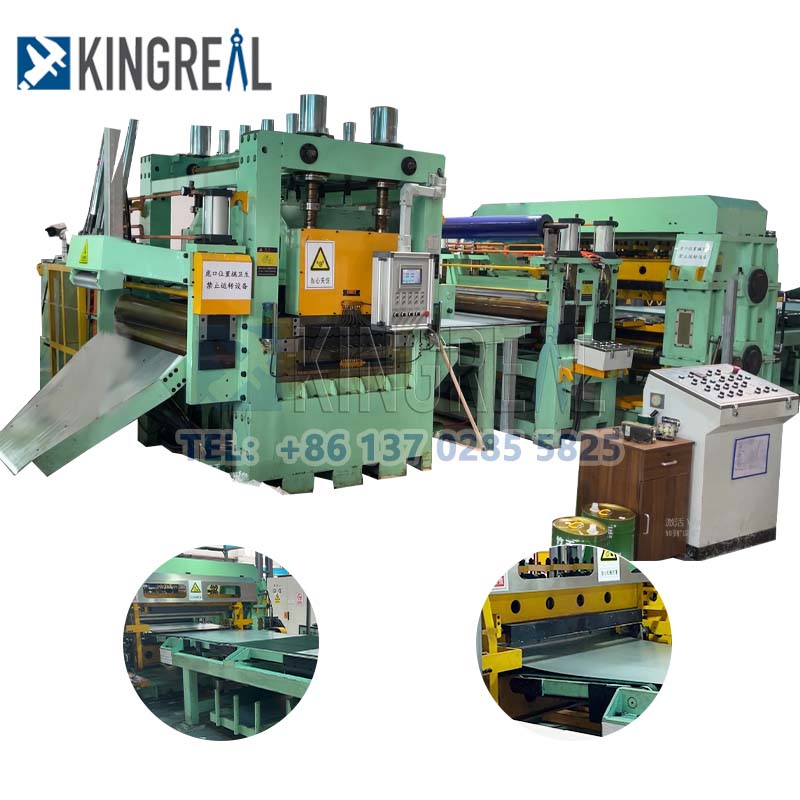

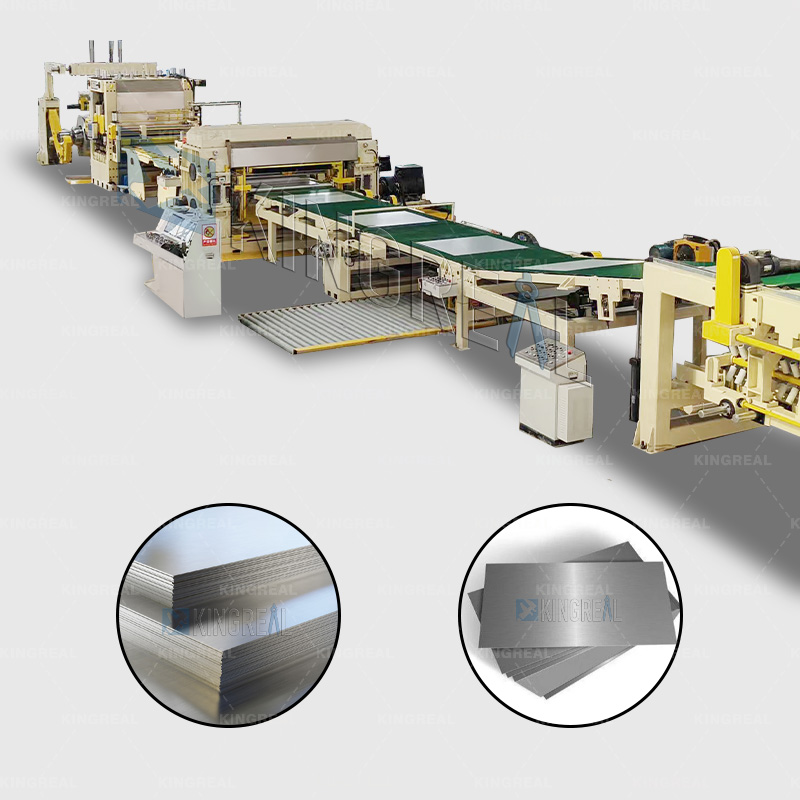

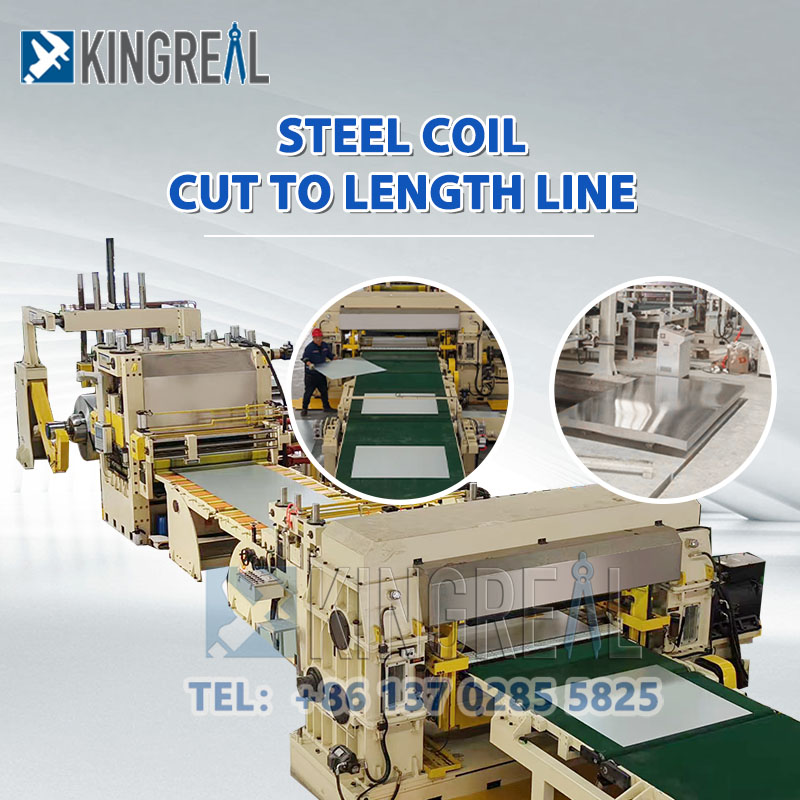

La tagliatrice a misura con cesoia a mosca è una macchina industriale per il taglio di nastri metallici continui in piastre o fogli di lunghezze specifiche. Design KINGREAL nella tosatura delle mosche

realizza un taglio continuo, automatico e preciso di strisce di metallo senza fermarsi durante il movimento ad alta velocità, la cui velocità può arrivare fino a 80 M/Min. Viene utilizzato principalmente nell'acciaio,

industrie di lavorazione dell'alluminio, del rame e di altri metalli ed è ampiamente utilizzato nel settore automobilistico, degli elettrodomestici, dell'edilizia e in altri campi.

cut to length machine

Quando la linea di produzione è in funzione, lo svolgitore è in stato di alimentazione. Dopo che il materiale in fogli è entrato nella livellatrice ad alta precisione a 6 strati e 21 rulli per il livellamento, entra nel misuratore di lunghezza NC tramite il crochet controllato dall'occhio elettrico e il meccanismo laterale. Il misuratore di lunghezza NC imposta le dimensioni, quindi alimenta il materiale alla fase successiva di rotazione della macchina da taglio; quando l'alimentazione NC raggiunge la dimensione impostata. La cesoia taglia il materiale in lamiera e il materiale in lamiera tagliata viene impilato ordinatamente dal dispositivo di trasporto nella macchina impilatrice di prodotti e la piattaforma di sollevamento della lamiera di acciaio impilabile può diminuire automaticamente con l'aumento dell'altezza delle lamiere di acciaio; Quando viene raggiunto il valore impostato delle piastre, la linea di produzione si fermerà automaticamente. A questo punto, la piattaforma di sollevamento verrà abbassata tramite controllo manuale, il carrello di scarico verrà espulso e contemporaneamente verrà inserito un altro carrello di scarico, che entrerà nel ciclo di lavoro successivo.

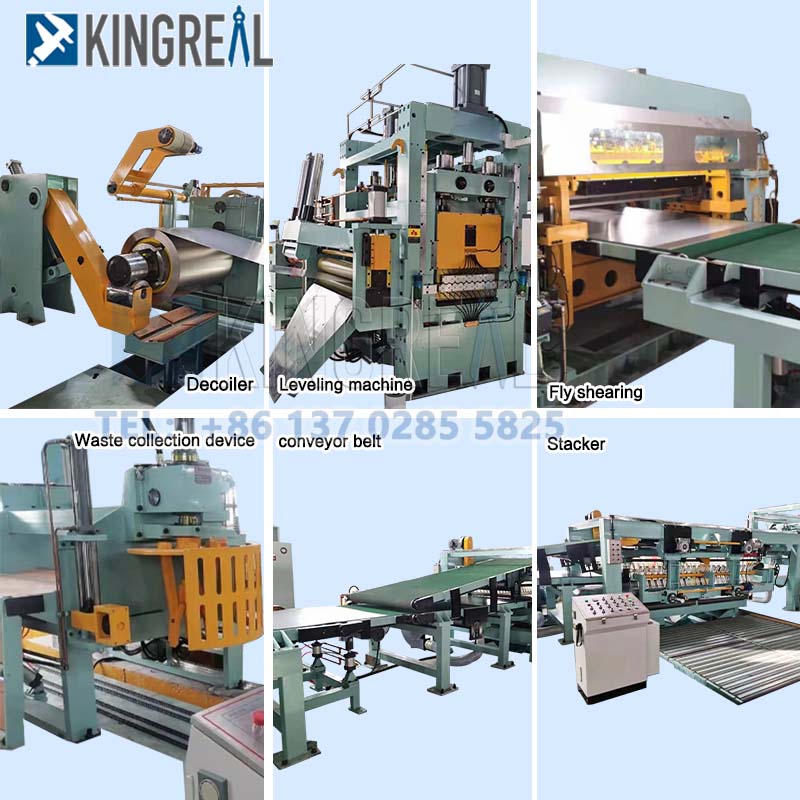

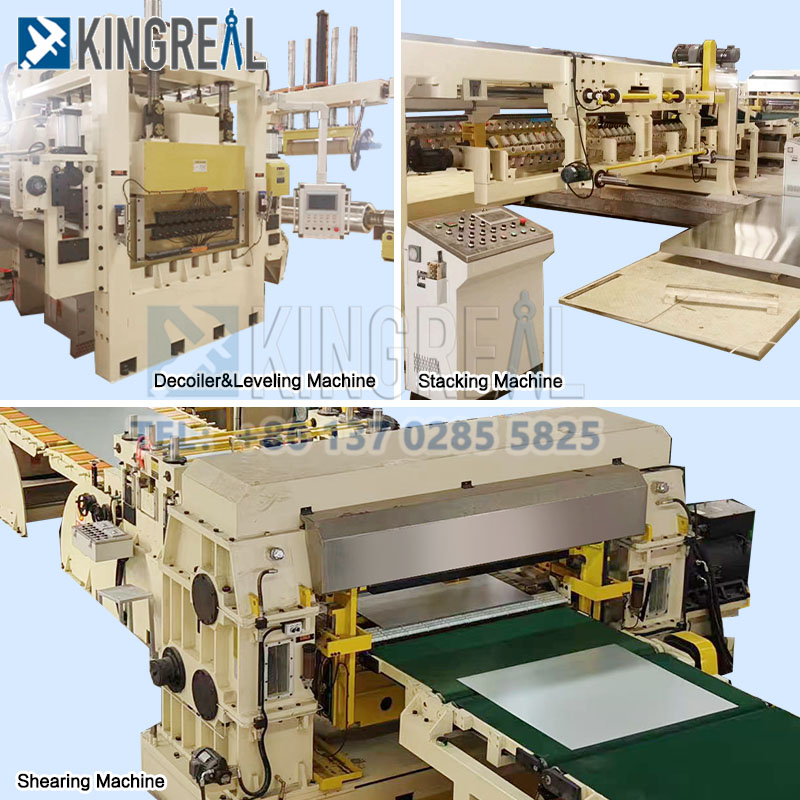

CTL Product Line Component

Tabella delle materie prime	1 unità
Carrello per l'alimentazione	1 unità
Supporto ausiliario anteriore	1 unità
Svolgitore + Svolgitore	1 set
Livellatrice a sei rulli + Sistema autopulente dei rulli di lavoro	1 unità
Macchina per laminazione del film sul lato superiore	1 unità
Looper corto	1 unità
Dispositivo di guida dei lati	1 unità
Misuratore di lunghezza Pinch NC	1 unità
Macchina per tosare le mosche	1 unità
Macchina di trasporto	1 unità
Macchina impilatrice per prodotti	1 unità

Specifiche tecniche della macchina per taglio a misura

Materia prima	ACCIAIO CRC
Spessore	0,4-3,0 mm
Larghezza	≤1500 mm
Peso della bobina	≤ 20T
Lunghezza	500-6000mm
Tolleranza di lunghezza	L=2m≤±0,3mm（2,0mm）
Tolleranza diagonale	L=2m≤±0,5mm（2,0mm）
Velocità	0~80m/min (regolazione continua della velocità)
Spogliarsi attraverso la velocità	0~15 m/min
Controllo	Controllo della conversione della frequenza AC

Caratteristica della macchina tagliata a misura con cesoia a mosca

L'alta efficienza è una delle caratteristiche più importanti di questa linea CTL. Attraverso la progettazione e l'applicazione del dispositivo di taglio volante, realizza un taglio continuo durante il movimento ad alta velocità della striscia, mentre avendo un dispositivo di misurazione della lunghezza, il dispositivo di taglio volante garantisce la precisione del taglio.
La macchina tagliata a misura KINGREAL adotta rulli cromati, rulli rivestiti in gomma, aggregati pneumatici e altri componenti per proteggere la superficie dell'acciaio.
Effetto livellante ad alta precisione. La linea di produzione CTL può essere dotata di 21 set di rulli per un livellamento ad alta precisione o di un dispositivo a doppia livellatura per lo svolgimento e il livellamento delle bobine metalliche, che può offrire ai clienti lamiere più piane e di alta qualità.
Il Loop Bridge può essere selezionato o evitato, completamente in base alle esigenze di produzione del cliente e all'effettivo utilizzo dell'area dell'impianto, il che può rendere la macchina tagliata su misura più compatta, risparmiare spazio e ridurre la lavorazione secondaria dell'impianto. È una buona scelta per molti piccoli produttori.
La dotazione di un dispositivo di rifilatura è una caratteristica aggiuntiva fondamentale per rifilare i bordi dei nastri metallici prima che vengano tagliati. Il dispositivo di rifilatura rimuove bave, irregolarità o materiale in eccesso dai bordi del nastro metallico, garantendo che i bordi della lamiera finita siano lisci e puliti. È possibile gestire un'ampia gamma di larghezze e spessori di nastri, aumentando la versatilità e l'adattabilità della macchina.

Funzionalità sul dispositivo di taglio delle mosche nella linea CTL

Sistema di controllo della sincronizzazione:

Aavanzatoil sistema di servocontrollo o il sistema di controllo della sincronizzazione viene utilizzato per garantire tche la cesoia volante è sincronizzata con la velocità di movimento del nastro metallico.

Il sistema di controllo è in grado di monitorare e regolare la velocità dell'utensile in tempo reale per adattarsi a diverse lunghezze di taglio ae velocità di stripping.

Materiale dell'utensile ad alta resistenza:

I coltelli sono generalmente realizzati in acciaio legato ad alta resistenza o materiali in carburo di tungsteno con elevata durezza e resistenza all'usura per garantire una lunga durata di taglio e una qualità di taglio costante.

Anche la forma e il design dell'angolo dei coltelli sono ottimizzati per ridurre la resistenza al taglio e migliorare i risultati di taglio.

Progettazione dell'equilibrio dinamico:

I coltelli e i portautensili del dispositivo di taglio volante hanno un design bilanciato dinamicamente per garantire un funzionamento regolare nei movimenti ad alta velocità, ridurre le vibrazioni e migliorare la precisione di taglio e la durata dell'attrezzatura.

Meccanismo di guida di precisione:

Dotato di un meccanismo di guida ad alta precisione per garantire che l'utensile di taglio volante mantenga sempre il percorso e la posizione di taglio corretti durante il processo di taglio, migliorando la precisione del taglio.
