La macchina da taglio per bobine a doppia testa di taglio KINGREAL STEEL SLITTER è dotata di due teste di taglio indipendenti, che possono elaborare più sezioni di bobina contemporaneamente, migliorando significativamente l'efficienza produttiva. La macchina da taglio per bobine a doppia testa di taglio aumenta la flessibilità della larghezza di taglio e riduce i tempi di inattività durante il cambio formato, rendendola la scelta ideale per ambienti di produzione ad alto volume.
Video sulla macchina da taglio a spirale con testa a doppia taglierinaDescrizione della macchina da taglio a spirale con doppia testa di taglio
La macchina da taglio a bobina con testa a doppia taglierina KINGREAL STEEL SLITTER è uno dei nostri prodotti più caratteristici. Al fine di massimizzare la velocità di taglio della macchina da taglio a bobina con testa a doppia taglierina, KINGREAL STEEL SLITTER ha progettato questa macchina da taglio a bobina con testa a doppia taglierina per ridurre i tempi di sostituzione della sede del coltello e migliorare l'efficienza produttiva. Raggiunge la massima velocità di produzione220 m/min.

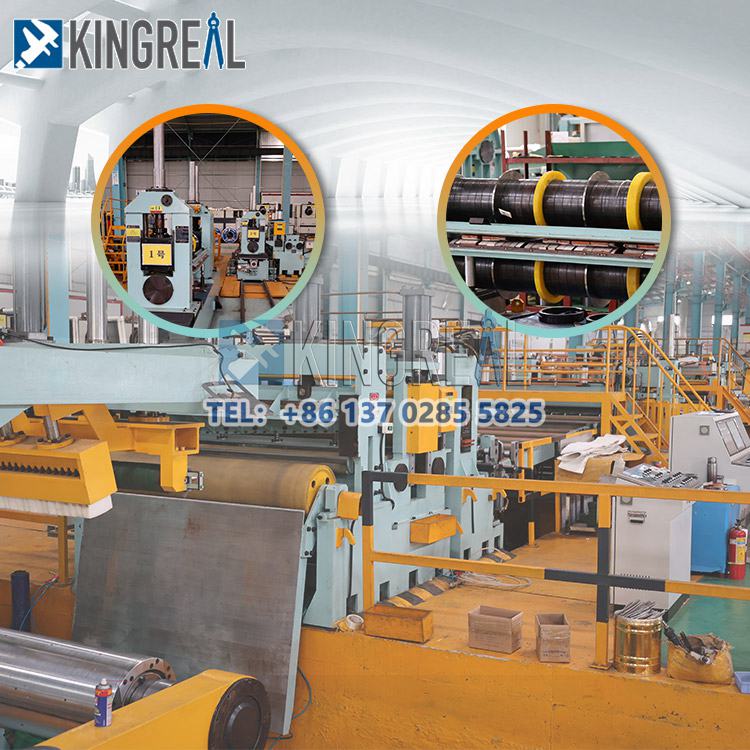

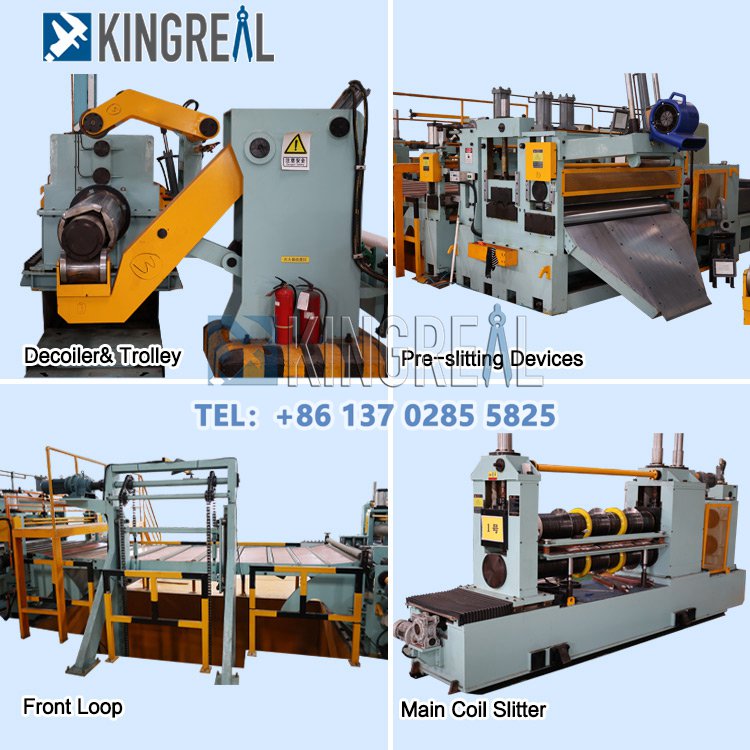

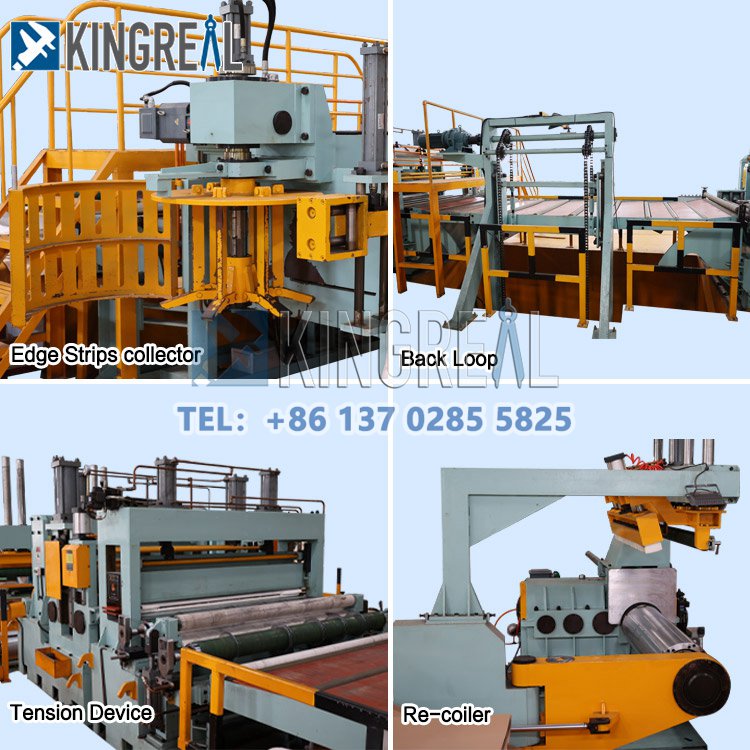

La macchina da taglio per bobine a doppia testa di taglio è composta da uno svolgitore con carrello per bobine, un dispositivo di bloccaggio e doppio taglio, una taglierina ad alta precisione per lo scambio rapido, un riavvolgitore di scarto, una guida laterale, un avvolgitore, un dispositivo di tensionamento e un avvolgitore idraulico con carrello per bobine.

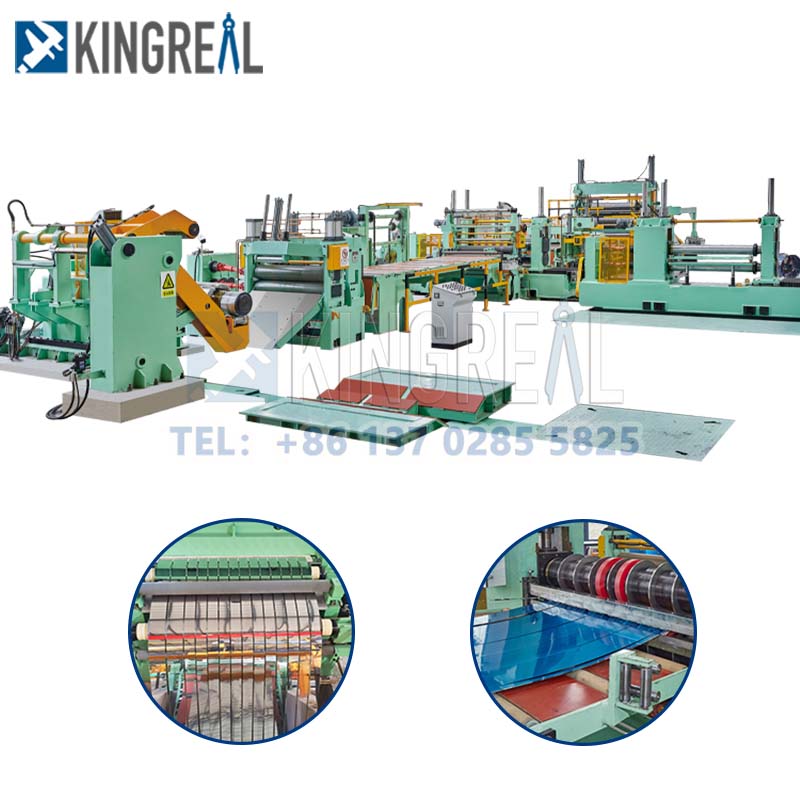

Introduzione alla linea di taglio a spirale con doppia testa di taglio ad alta velocità

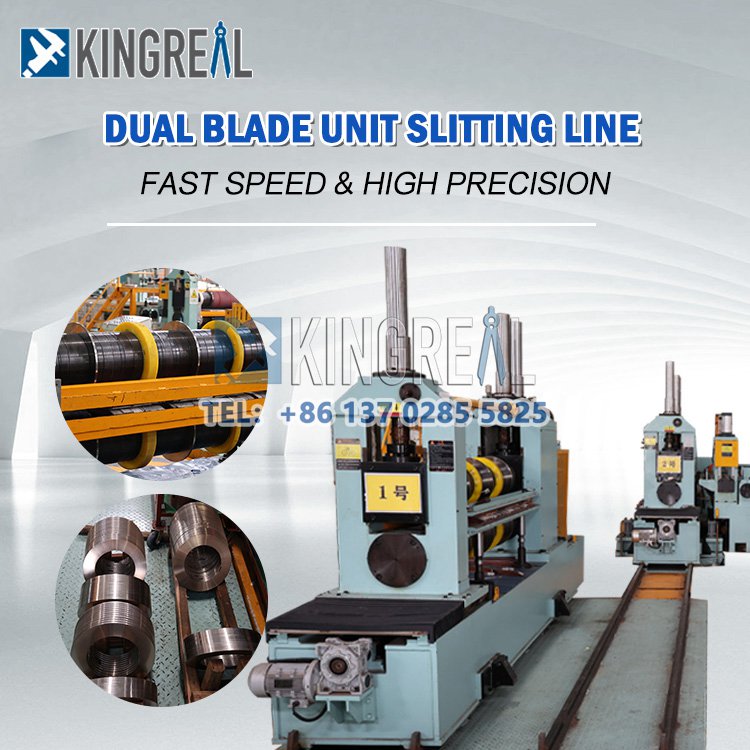

Variazione da una testa di taglio all'altra: un carrello per una testa di taglio doppia cammina su binari longitudinali, la testa di taglio in linea va sul carrello, il carrello sposta l'altra testa di taglio rivolta verso la posizione di Taglio sulla linea, quindi l'altra testa si sposta nella posizione di linea, lo scambio richiede solo 30 minuti.
Le teste di taglio doppie possono essere uguali oppure una può essere più grande e l'altra più piccola. Le taglierine più grandi sono adatte al taglio di spessori maggiori, mentre le taglierine più piccole sono adatte al taglio di spessori piccoli. In questo modo si ottengono prestazioni di alta precisione ed alta efficienza.
Le teste di taglio doppie aumentano la flessibilità e l'efficienza della macchina da taglio per bobine con testa di taglio doppia e sono molto apprezzate dalle grandi acciaierie che richiedono grandi volumi di bobine di taglio.
Processo di lavoro della macchina da taglio a spirale con doppia testa di taglio

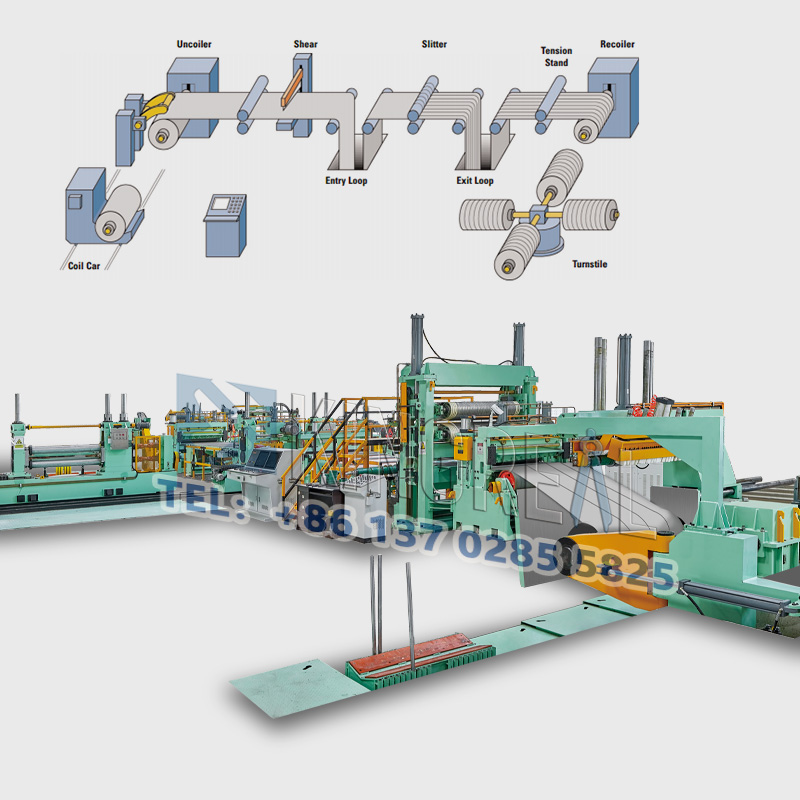

Svolgitore → Ritaglio e cesoiatura → Guida → Macchina da taglio → Materiale del bordo di avvolgimento → Tensione → Riavvolgimento → Scarico di piccoli rotoli → Imballaggio
Parametri della macchina da taglio a spirale con doppia testa di taglio
|
Quantità/diametro del rotolo di presa |
acciaio inossidabile, acciaio laminato a freddo. |
|
Spessore della materia prima |
0,2 mm-2,0 mm |
|
Larghezza della materia prima |
300-1550mm |
|
Diametro interno del rotolo di materia prima |
Φ508mm |
|
Diametro esterno del rotolo di materia prima |
≤Φ1800mm |
|
Peso volumetrico della materia prima |
≤12 tonnellate |
|
Velocità di taglio |
Peso volumetrico della materia prima |
|
Potenza totale |
circa 150KW |
|
Superficie del pavimento |
circa 18×6 metri |
|
NO. |
Nome |
Unità |
|
1 |
Carrello per carico bobine |
1 unità |
|
2 |
Svolgitore idraulico con svolgitore |
1 set |
|
3 |
Pala materiale, pinza a due rulli, cesoia idraulica |
1 set |
|
4 |
Ponte circolare n. 1 |
1 unità |
|
5 |
Allinea guida |
1 unità |
|
6 |
Macchina da taglio bobina principale |
1 set |
|
7 |
|
1 set |
|
8 |
#2Ponte ad anello |
1 set |
|
9 |
Stazione di tensione idraulica |
1 set |
|
10 |
Svolgitore |
1 set |
|
11 |
Carrello di scarico |
1 unità |
Vantaggio della macchina da taglio a spirale con doppia testa di taglio
La macchina da taglio a bobina con testa a doppia taglierina raggiunge una velocità della macchina da taglio di 220 m/min riducendo il tempo per la sostituzione del portautensile, migliorando l'efficienza produttiva e migliorando i vantaggi economici per i clienti.
La raddrizzatrice è un dispositivo sulla macchina da taglio a bobina con testa a doppia taglierina ad alta precisione, che viene utilizzata per raddrizzare la bobina di metallo ed eliminare le rughe sulla superficie della bobina.
Dettaglio componenti per macchina da taglio coil a doppia testa di taglio
● Svolgitore idraulico e dispositivo svolgitore
|
Struttura |
Telaio saldato in lamiera d'acciaio, mandrino di espansione e contrazione idraulica |
|
Quantità |
1 set |
|
Portante |
20T |
|
Diametro interno bobina in acciaio |
Φ508mm |
|
Diametro esterno bobina in acciaio |
MASSIMO: Φ1800mm |
|
potere di svolgimento |
Motore da 11KW; |
● Testa della piastra, materiale di piombo, livellatore a pinza, taglio della testa della piastra
|
Struttura |
Base e telaio saldati in lamiera d'acciaio |
|
Quantità |
1 |
|
Materiale |
GCr15 |
|
Quantità/diametro del rotolo di presa |
2×Φ180mm |
|
Potenza del motore principale |
Motore AC30Kw |

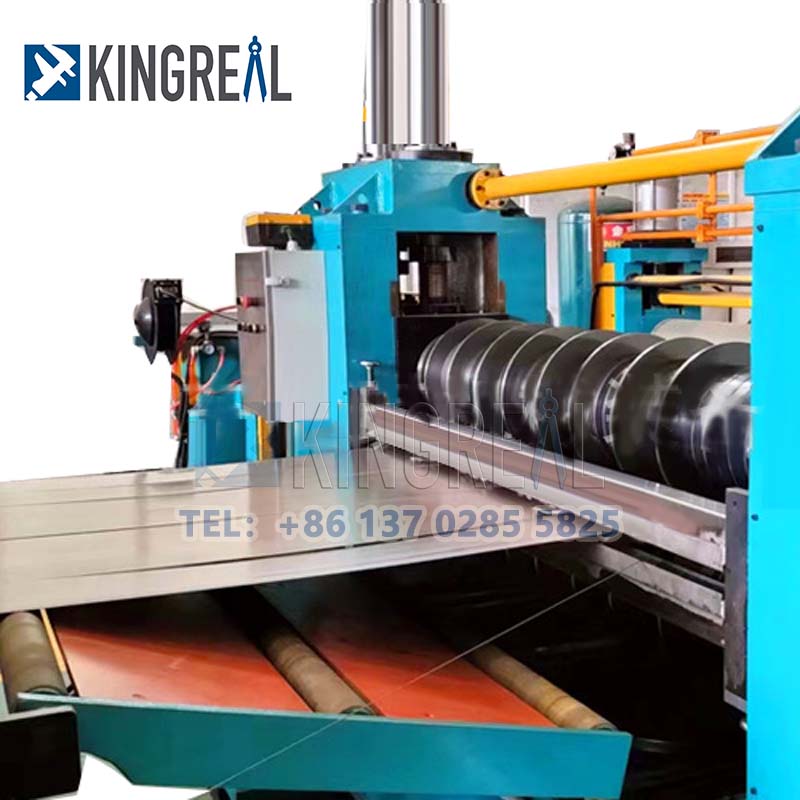

● Macchina da taglio principale
|
struttura |
Telaio e cursore per carichi pesanti saldati in lamiera d'acciaio, fonte di alimentazione idraulica |
|
quantità |
1 set |
|
forma di forbici |
Forbici a quattro lati, è possibile utilizzare tutte e quattro le lame |
|
Materiale della lama |
Cr12MoV |
|
Origine della lama |
Anhui |
KINGREAL STEEL SLITTER Macchina da taglio per metalli in primo piano:
|
|
|
|
Domande frequenti
La fabbrica KINGREAL STEEL SLITTER si trova nella città di Foshan, nella provincia del Guangdong. Quindi ci sono due modi per raggiungere la nostra città.
Uno è in volo, diretto a Foshan o all'aeroporto di Guangzhou. Un altro è in treno, diretto alla stazione di Foshan o Guangzhou.
KINGREAL STEEL SLITTER ti verrà a prendere alla stazione o all'aeroporto.
1. Spessore della bobina (min-max)?
2. Larghezza della bobina (min-max)?
3. Qual è il tuo materiale d'acciaio?
4. Peso della bobina (max)?
5. Quanti pezzi di spessore massimo devi tagliare?
6. Quante tonnellate ti servono al giorno o al mese?
Sì, KINGREAL STEEL CLITTER è un produttore. Abbiamo una fabbrica e il nostro team tecnico, non esitate a visitarci.
Diametro della bobina, gamma di spessori, applicazione, qualità dell'acciaio della materia prima, peso della bobina e grado di automazione.
