Linea di taglio a misura di spessore pesante - 2024 KINGREAL è progettata per lavorare bobine di metalli pesanti con uno spessore di 6-25 mm e tagliarle in lamiere di dimensioni precise.
Linea di taglio a misura di grosso spessore - 2024 KINGREAL STEEL SLITTER può fornire sia una linea di taglio a misura di calibro pesante, una macchina di taglio a misura ad alta velocità, una linea di taglio a misura semplice e questa macchina di taglio a misura di grosso spessore, che può tagliare con precisione a misura di acciaio laminato a caldo, acciaio laminato a freddo, acciaio inossidabile, acciaio al silicio e altre bobine metalliche con dispositivo di impilamento automatico per un processo di produzione completamente automatizzato.
Grazie alla sua elevata resistenza, buona tenacità, facilità di lavorazione e formatura e buona capacità di saldabilità, la bobina di lamiera spessa è ampiamente utilizzata in vari campi industriali, per soddisfare le esigenze di diversi settori. È in aumento la domanda di linee di taglio a misura di grosso spessore, la lavorazione di coil di lamiera spessa per i requisiti più elevati delle attrezzature, dal livellamento delle attrezzature di srotolamento alla cesoiatura e all'impilamento. I requisiti per la gamma di portata sono molto più elevati rispetto ad altri spessori di lamiera.
La linea di taglio a misura di grosso spessore KINGREAL STEEL SLITTER è appositamente progettata per la lavorazione di bobine con un intervallo di spessore fino a 6-20 mm tramite svolgitore, raddrizzatore, misurazione, macchina di taglio a lunghezza e impilamento.
|
Nome |
Dettaglio |
|
Materia prima |
Q235 HR |
|
Spessore della lamiera |
5,0 ~ 20,0 mm |
|
Larghezza del foglio |
900~2000 mm |
|
Larghezza netta in ingresso macchina |
2000 mm |
|
Diametro esterno della bobina |
Φ1000~Φ2200mm |
|
Diametro interno della bobina |
Φ550~Φ760mm |
|
Peso massimo della bobina |
30T |
|
Lunghezza di impilamento |
1.000~12.000 mm |
|
Precisione della sentenza |
≤±1,5 mm/3 M |
|
Precisione diagonale |
≤±1,5 mm/3 M |
|
Precisione del livellamento |
≤±2,0 mm/M |
|
Velocità operativa |
0~25 m/min |
|
Potenza totale |
~500KW |
|
Altezza centro macchina |
1000 mm |

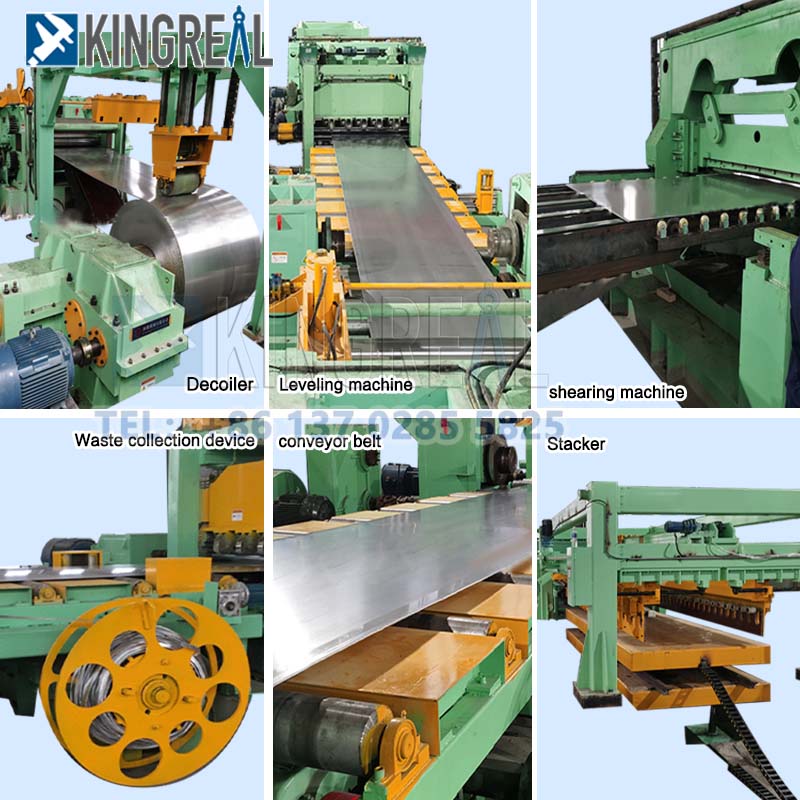

Decoiler idraulico-- Macchina pilota idraulica a telaio--Macchina livellatrice a sette rulli--Tagliatrice a doppia testa -- Raccoglitore di scarti -- Macchina livellatrice a undici rulli -- Dispositivo di dimensionamento pneumatico -- Alimentatore della sponda posteriore -- Tagliatrice idraulica -- Impilatore

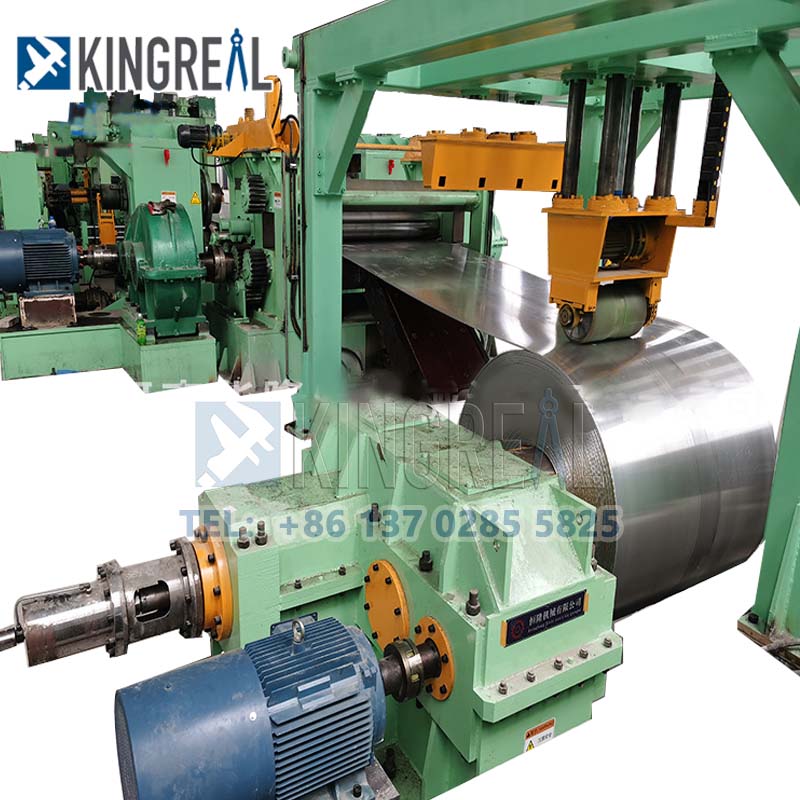

a.Capacità: 30T
b.Specifiche dei freni: 4-DBH205
c. Corsa di sollevamento del telaio del materiale 650 mm (sollevare direttamente sulla bobina, è possibile rimuovere il rivestimento in acciaio del materiale)
d. Adottando un meccanismo di tipo a pressione superiore a doppio cono a doppio cuscinetto per bloccare la bobina d'acciaio, il movimento della seconda estremità della base della macchina è azionato da cilindri idraulici e ha la funzione di centraggio simultaneo dell'azionamento, il mandrino alla seconda estremità dello svolgitore è progettato con un dispositivo di freno a disco pneumatico.
Adotta la struttura di bloccaggio e alimentazione a due rulli e livellamento a cinque rulli. Il motore aziona i rulli superiore e inferiore attraverso il riduttore e la scatola di distribuzione attraverso l'albero di collegamento universale, la regolazione e la pressione verso il basso del rullo superiore per l'alimentazione viene eseguita dal cilindro idraulico e la regolazione e la pressione verso il basso del rullo superiore per il livellamento viene eseguita dall'energia elettrica. Considerando il funzionamento sincrono della macchina per l'istruzione prescolastica e dell'host di livellamento, il controllo del motore è controllato dal sistema di controllo DC della serie americana PARKER590C. L'albero di collegamento universale adotta l'albero universale industriale del mulino.
Diametro del rullo livellatore: Φ220mm
Distanza tra i rulli livellatori: 260 mm
Quantità di rulli: 2+5 rulli
Materiale del rullo: acciaio forgiato GCr15 con tempra e tempra a media frequenza (HRC60)
Potenza motore principale: 132KW CC
Potenza del motore per la regolazione: 2-7,5KW
Riduttore principale: JZQ850
Riduttore di regolazione: 2-BWY4 Riduzione dell'oscillazione
a.Funzione: impedire che il foglio si deformi durante il funzionamento e regolare il foglio nella macchina principale di livellamento. È costituito da base della macchina, rullo limite, guida del sedile di supporto, rullo di guida e dispositivo di regolazione. Rulli di guida verticali sono forniti su entrambi i lati della direzione della larghezza del foglio, e il telaio del rullo di guida è fissato sulla rispettiva slitta, che sposta la slitta sulla colonna di guida nella direzione della larghezza del foglio attraverso il motore mediante il dado della vergella, in modo da adattarsi alle diverse larghezze del foglio. La regolazione è motorizzata.
b.Intervallo di regolazione: 900~2000 mm
Materiale del rullo guida: Gcr15 (HRC60)
Motore di regolazione: 2~3KW
Riduttore di regolazione: 2-WPDKS135Riduttore a vite senza fine
Funzione: La cesoia svolge principalmente i compiti di taglio della testa, taglio della coda, rifilatura laterale, cesoiatura longitudinale e taglio a misura.
Adattabilità del materiale: è adatto per piastre di acciaio di diverso spessore e materiali, come acciaio al carbonio ordinario, acciaio bassolegato di alta qualità, acciaio legato, acciaio per tubazioni e piastra in acciaio inossidabile.
Grado di automazione: l'intero processo funziona automaticamente, riducendo le operazioni manuali e migliorando l'efficienza produttiva.
Misurazione accurata: con misurazione ad alta precisione per garantire dimensioni di taglio accurate.
Regolazione dello spazio tra le lame di taglio: lo spazio laterale della lama di taglio può essere regolato per garantire la qualità del taglio.
a.Modello: freno idraulico
b.Colpi al minuto: 8~12 volte
c. Materiale lama: Cr12Mov
d.Potenza motore: 55KW
Stazione di alimentazione:
a.È costituito da un telaio, una rulliera oscillante, un trasportatore a rulli trasportatori e un'unità di potenza. La sua funzione è quella di inserire la lastra piana nella macchina da lancio.
b.Motore: 7,5KW
c.Riduttore: riduttore oscillante BWY4
Alimentatore principale:
a. È costituito da base della macchina, placca, cursore, rullo di lancio e unità di potenza. Sollevamento e abbassamento del rullo superiore di lancio del materiale per implementazione pneumatica. La trasmissione è meccanica. La sua funzione è quella di alimentare il piatto nel tavolo da giardino.
b.Motore: 7,5KW
c.Riduttore: riduttore oscillante BWY4
Tavolo impilabile: è costituito da piastre di acciaio e sezioni di acciaio saldate insieme. La sua funzione è quella di impilare il piatto piano calibrato. Lunghezza 12 metri.
Magazzino pneumatico: è costituito da un set di dispositivi di livellamento dei limiti longitudinali e tre set di dispositivi di livellamento dei limiti trasversali. Sia il meccanismo di limitazione che quello di regolazione possono essere regolati in base alle diverse larghezze della tavola e la regolazione è manuale. L'esecuzione di rettifica del materiale è un attuatore pneumatico.
 |
 |
 |
1. La gamma completa di servizi personalizzati, in base alle esigenze di produzione di lastre del cliente per fornire un disegno di disegno a tratteggio di grosso spessore tagliato a misura, può essere configurata con la scelta.
2. Fornire varie configurazioni per linee di taglio su misura di grosso spessore, come carrello di carico, dispositivo di rifilatura, impilamento automatico, scarico automatico, ecc.; realizzare una produzione completamente automatica.
3. Fornire una varietà di accessori per garantire la stabilità e la longevità della linea tagliata a misura di calibro pesante;
4. Gli ingegneri locali garantiscono il servizio post-vendita, possono guidare l'installazione di linee di taglio a misura di spessore pesante in loco.
5. Servizio post-vendita online 24 ore su 24, 7 giorni su 7, risposta tecnica.
1/ Qual è lo spessore massimo della lamiera di acciaio che la macchina per taglio a misura può tagliare?
Le linee di taglio a misura KINGREAL STEEL SLITTER possono tagliare materiali metallici con spessori che vanno da 0,2 mm a 25 mm. Il modello specifico consigliato dipenderà dalle vostre esigenze.
2/Quanto durano le lame della macchina tagliata a misura?
La durata delle lame della macchina per il taglio a misura dipende dal materiale da tagliare e dalla frequenza di utilizzo. KINGREAL STEEL SLITTER offre anche lame in acciaio legato personalizzate per prolungare la durata.
3/Quali materiali sono adatti per le linee tagliate a misura?
Le macchine da taglio KNGREAL sono adatte principalmente per acciaio, acciaio inossidabile, acciaio al carbonio, alluminio, rame e altri materiali metallici.
4/Cosa succede se la macchina per il taglio a misura si rompe?
Le macchine da taglio a misura KINGREAL STEEL SLITTER sono di qualità molto affidabile. Se alcune parti sono danneggiate, KINGREAL STEEL SLITTER ti fornirà parti di ricambio.
5/Che tipi di macchine per taglio a misura offrite?
KINGREAL STEEL SLITTER fornirà macchine tagliate a misura che soddisfano i requisiti effettivi del progetto del cliente, tra cui materiale di lavorazione, spessore del materiale, larghezza, lunghezza e metodo di taglio. E KINGREAL STEEL SLITTER può anche equipaggiare le macchine per il taglio a misura con componenti speciali.
