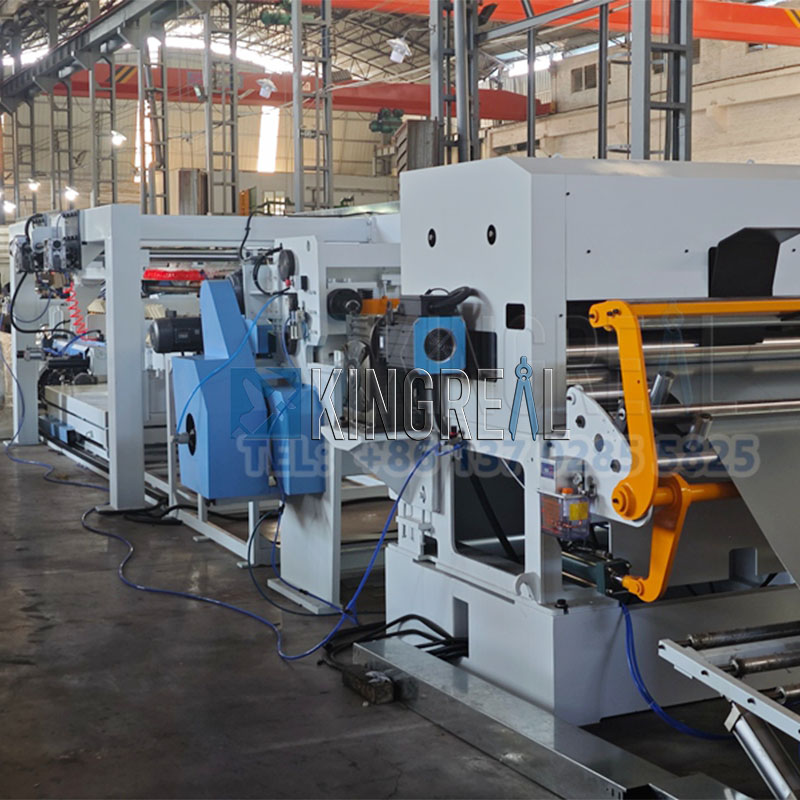

Calibro di luce tagliata alla linea di lunghezzaè appiattire e tagliare sottili bobine di metallo in lunghezze preimpostate. Questo calibro di luce tagliato alla linea di lunghezza è ampiamente utilizzato nel settore della trasformazione dei metalli, in particolare per il taglio di precisione di acciaio a carbonio, acciaio inossidabile e metalli non ferrosi.

Questo articolo fornirà un'analisi dettagliata della struttura centrale, del flusso di processo, dei parametri tecnici chiave e dei vantaggi di base del calibro di luce tagliato alla macchina di lunghezza, fornendo ai lettori una comprensione più profonda di questa apparecchiatura di elaborazione altamente efficiente.

Componenti del calibro della luce tagliati alla linea di lunghezza

A Misuratura della luce tagliata a lunghezzaIn genere è costituito da più parti che lavorano insieme per ottenere un elaborazione efficiente e precisa. Di seguito sono i componenti principali di un calibro di luce tagliato alla linea di lunghezza:

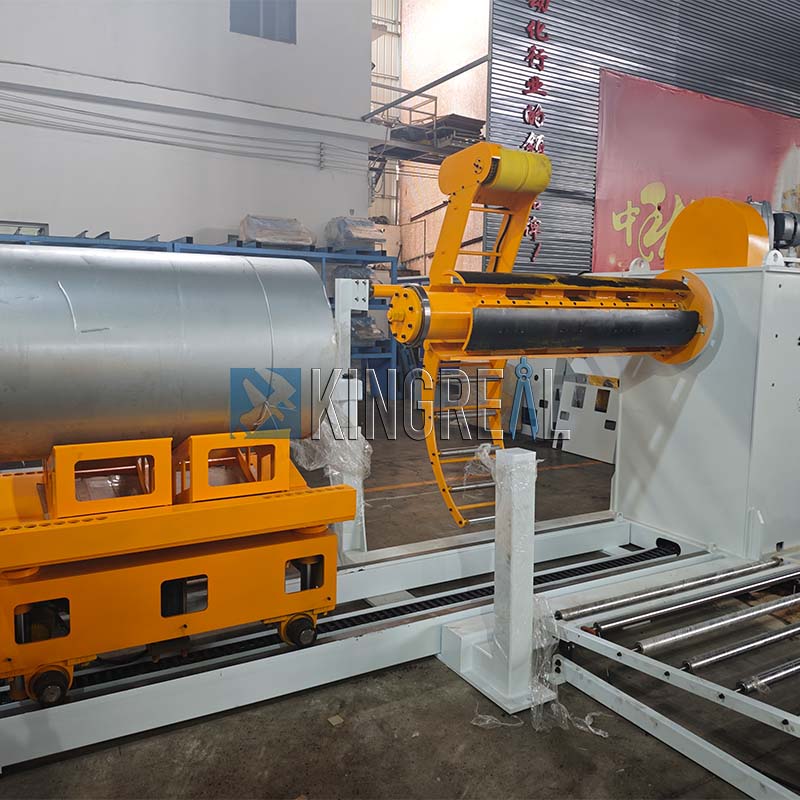

Caricamento del carrello per calibro luminoso tagliato alla linea di lunghezza: trasporta bobine di metallo dall'area di stoccaggio al decoiler.

Decoiler per il calibro della luce tagliata alla linea di lunghezza: srotolare le bobine di metallo per la successiva elaborazione.

PRESSO PAD PER LA LIGHT CAUSAGGIO TAGLIO ALLA LINEA LUCE: Garantisce che le bobine rimangano stabili durante l'elaborazione.

Unità di livellamento per il calibro della luce tagliata alla linea di lunghezza: livella le bobine per eliminare qualsiasi flessione e garantire l'accuratezza durante la successiva elaborazione. Sono disponibili unità di livellamento a sei stadi, a quattro stadi o in due stadi, a seconda delle esigenze dei clienti.

Ponte, guida e correzione mobile e meccanismo di dimensionamento: guida e posizionamento del foglio a spirale, garantendo che rimanga nella posizione corretta durante il processo di taglio.

Dispositivo di laminazione per il calibro della luce tagliata alla linea di lunghezza: opzionale, applica un film protettivo sulla superficie del foglio.

MACCHINA DI TROPPA PER CAUSA DI LUCE TACCHI A MACCHINA LONGA: TOSE Il foglio a spirale livellato in fogli di lunghezza predeterminata. Le macchine da taglio possono essere meccaniche o idrauliche, adattandosi a materiali e spessori diversi.

Tavolo da trasporto per calibro luminoso tagliato a lunghezza macchina: Trasporta i fogli tamponati al passaggio di processo successivo.

Raccolto di impilamento pneumatico, piattaforma di sollevamento idraulico e tavolo a rulli di trasporto: Questi dispositivi automatizzano l'impilamento e il trasporto, migliorando l'efficienza.

Sistemi di controllo idraulico ed elettrico: potenza e controllo dell'intera linea di produzione, garantendo il funzionamento coordinato di tutti i componenti.

Tutti i componenti sono controllati da PLC, garantendo un alto grado di automazione e affidabilità.

Flusso di lavoro del calibro luminoso tagliato a lunghezza macchina

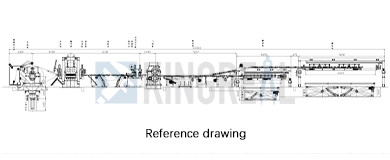

Sollevaggio della bobina ---- Decoiler ---- Rullo Snubber + Roll a pizzico + macchina pre-livello ---- Ponte ad anello ---- Guida laterale ---- Precision 5-Roller Leveling Machine (Servo Control) ---- Shear ad alta velocità ---- trasportatore ---- stacker auto + x

Parametri tecnici del calibro della luce tagliati alla macchina di lunghezza

Materiale	CR, galvanizzato, acciaio a colori, acciaio inossidabile
Gamma di spessore	0,2-2 mm / 0,3-3,2 mm
Intervallo di larghezza	1250/1300/1500/1600/1800/2000mm
Peso della bobina	10/15/20t
Coil I.D.	508 mm
Lunghezza di taglio	500-4000 mm; 500-6000 mm
Velocità di lavoro	0 ~ 120 m/min (velocità media 0 ~ 60m/min)

Vantaggi del calibro della luce tagliata a lunghezza macchina

Calibro di luce altamente automatico tagliata a lunghezza

ILMisuratura della luce tagliata a lunghezzaUtilizza un sistema PLC per un controllo completamente automatizzato. Questo sistema non solo coordina il funzionamento coordinato di vari componenti, ma fornisce anche monitoraggio in tempo reale di tutti i processi di produzione. Il PLC regola automaticamente i parametri dell'attrezzatura in base alle condizioni operative, garantendo un funzionamento ottimale dell'intero manometro della luce tagliata alla linea di lunghezza. Inoltre, il sistema supporta una funzione di ripristino dei parametri rapidi, adattandosi in modo flessibile al cambiamento dei requisiti di elaborazione e alle condizioni di produzione, migliorando significativamente l'adattabilità del calibro di luce tagliata alla macchina di lunghezza.

Sistema di misurazione automatica per il calibro della luce tagliata alla linea di lunghezza

Dotato di un dispositivo di misurazione automatico ad alta precisione, il sistema visualizza la lunghezza di taglio e la quantità di produzione in tempo reale, garantendo che ogni prodotto soddisfi gli standard di processo. Utilizzando sensori integrati e un'unità di elaborazione dei dati, il sistema completa ispezioni dimensionali in millisecondi e alimenta questi dati al sistema di controllo PLC.

Questa modalità di controllo a circuito chiuso consente il taglio del calibro della luce alla macchina di lunghezza per regolare dinamicamente i parametri di elaborazione in base a dati misurati, garantendo una precisione di taglio stabile entro ± 0,1 mm e migliorando significativamente la coerenza del prodotto.

Protezioni di sicurezza multipla per il calibro della luce tagliata alla linea di lunghezza

Dotato di un meccanismo a doppia protezione di un dispositivo di arresto di emergenza e di un sistema di allarme intelligente. Il circuito di sicurezza utilizza il PLC per il monitoraggio dello stato in tempo reale.

Se viene rilevato un segnale anormale, il sistema innesca una funzione protettiva entro 0,5 secondi, prevenendo efficacementeMisuratura della luce tagliata a lunghezzadanni e lesioni personali.

Un sistema di allarme udibile e visivo indica contemporaneamente la posizione di guasto, aiutando gli operatori a individuare rapidamente la fonte del problema e ridurre il tempo medio di risposta ai guasti del 40%.

Servo alimentazione per calibro di luce tagliata a linea di lunghezza

Un sistema di alimentazione servo-guidato con tecnologia di rilevamento a circuito chiuso raggiunge una precisione di posizionamento di ± 0,05 mm. Il servomo Motor utilizza un encoder per fornire un feedback in tempo reale sulla posizione di alimentazione, confrontando e compensando dinamicamente il valore preimpostato.

Rispetto ai tradizionali metodi di alimentazione idraulica, la velocità di risposta del servo sistema è più veloce del 60% e supporta la regolazione adattiva per improvvisi cambiamenti nello spessore del materiale, rendendolo ideale per la produzione flessibile di produzione ad alta variazione e piccoli.

Saldatura del trattamento termico per calibro luminoso tagliato a lunghezza macchina

Tutte le saldature della struttura in acciaio subiscono un trattamento di allevamento di stress in un forno di temperatura di grandi dimensioni. Questo processo riduce efficacemente lo stress residuo di saldatura e estende la durata delle attrezzature di oltre il 30%. Le saldature non trattate sono soggette a crack di fatica sotto carichi alternati. Il temperamento a una temperatura costante di 580 ° C ± 10 ° C riallinea il reticolo di metallo, mantenendo la durezza ideale nell'intervallo HRC22-26, garantendo la stabilità operativa a lungo termine.

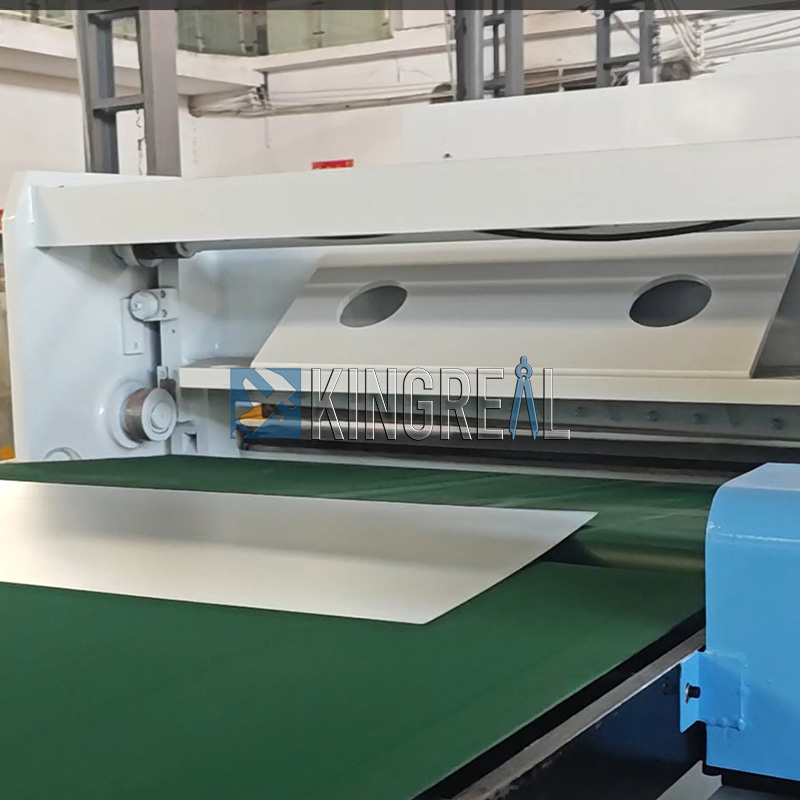

Taglio ad alta efficienza per calibro luminoso tagliato a linea di lunghezza

Un sistema idraulico brevettato combinato con un design all'avanguardia ottimizzato raggiunge una velocità di taglio ad alta velocità di 25 tagli al minuto. Le lame speciali in lega hanno una durata di servizio tre volte quella dei materiali ordinari e una piattaforma tagliata di 0,02 mm/m o meno. Le applicazioni pratiche hanno dimostrato che questa tecnologia aumenta la produzione di turno singolo del 45% riducendo al contempo il consumo di energia del 15%. Un sistema di lubrificazione automatica opzionale riduce ulteriormente l'usura dello strumento.
