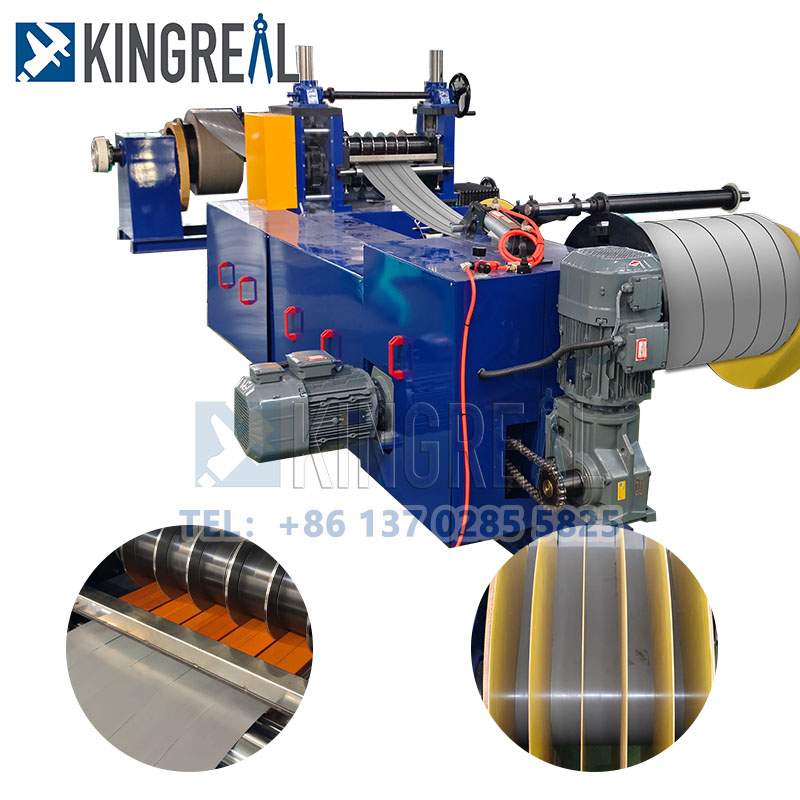

Kingreal Steel Slitter offre unsemplice macchina a fessura della bobinaper i clienti con un budget inferiore. Questa semplice linea di fessura della bobina viene utilizzata principalmente per tagliare le bobine larghe in strisce strette su misura per le esigenze del cliente e quindi riavvolgerle sulla linea di produzione.

Questa semplice macchina a fessura della bobina è progettata per soddisfare le esigenze dei clienti con requisiti di precisione e larghezza della bobina più bassi. Kingreal Steel Slitter offre anche una versione semplificata della semplice linea di fessura della bobina. Questa semplice macchina a fessura della bobina riduce al minimo i requisiti delle apparecchiature, pur soddisfacendo le esigenze di una semplice linea di fessura della bobina.

Sia la semplice macchina a fessura della bobina che la macchina a fessura metallica standard possono elaborare una varietà di materiali metallici, tra cui acciaio al carbonio, acciaio al silicio, in acciaio in stagno, in acciaio inossidabile, ecc.

Flusso di lavoro della semplice macchina a fessura della bobina

Caricamento bobina → decollo → pizzicamento → taglio → loop → guida → fessura → rottami di riavvolgimento → loop → tensione → rinculo → bobine di scarico

Parametri della semplice linea di fessura della bobina

Modello	Spessore del materiale (mm)	Larghezza del materiale (mm)	Numero di strisce	Velocità	Peso della bobina	Osservazione
Modellolo 1	0,1-1	80-350	8-30	50-100	3	I parametri tecnici e la configurazione delle apparecchiature possono essere determinati in base alle esigenze del cliente
Modellolo 2	0,2-2	80-350	6-30	50-150	3
Modellolo 3	0,2-2	80-450	6-30	50-150	5
Modellolo 4	0,2-2	80-650	6-30	50-150	7
Modellolo 5	0,2-2	80-800	6-30	50-150	7
Modellolo 6	0,1-1	500-1300	12-30	50-200	7/15
Modellolo 7	0,3-2	500-1600	12-30	50-200	7/15
Modellolo 8	0,3-3	500-1600	8-30	50-180	15
Modellolo 9	0,3-3	900-1800	8-30	50-180	20
Modellolo 10	1-4	900-1600	6-30	50-120	20
Modellolo 11	1-6	900-1600	6-30	30-80	30
Modellolo 12	2-12	900-1600	5-30	20-50	30

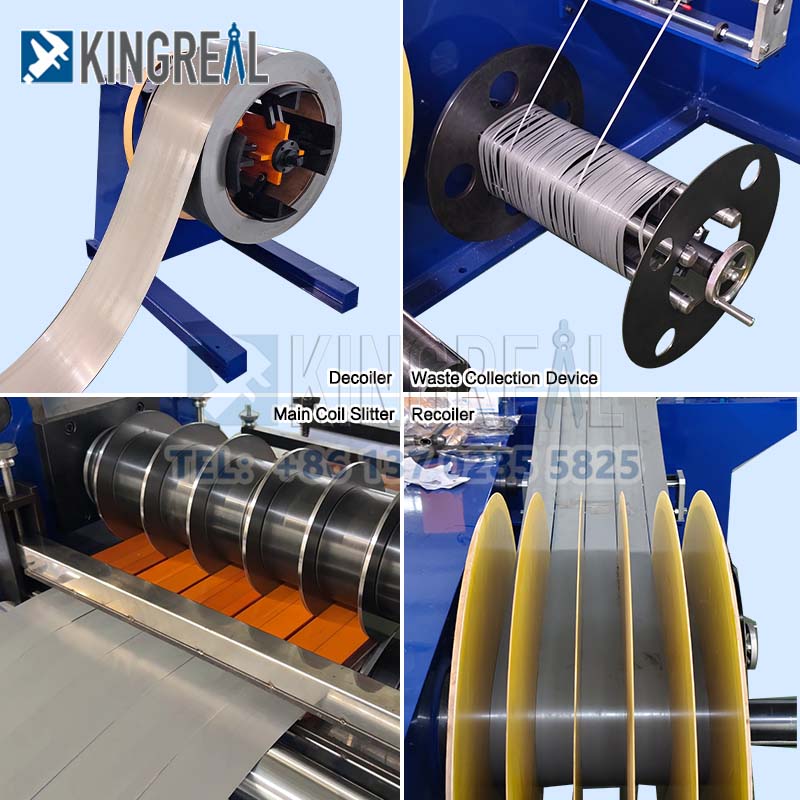

Componenti principali della linea di fessura della bobina semplice

UN. Carrello di caricamento della bobina idraulica per semplice macchina a fessura della bobina

1. Componenti principali: struttura in acciaio saldato, ruote in movimento, quattro colonne guida, albero di trasmissione, ecc.

2. Carico massimo: 10 tonnellate, 1,1 kW Motore a giradischi cicloidali, velocità di viaggio 6 m/min.

3. Azionamento idraulico: può sollevare bobine sotto i 10 tonnellate su e giù, con una corsa massima di 500 mm. Cilindro idraulico: FA-φ125 mm (un set).

B. Decoiler idraulico per semplice linea di taglio della bobina

1) Componenti principali: struttura in acciaio saldato, quattro pale ad arco, base scorrevole a forma di cuneo, mandrino, piastre laterali, cuscinetti, sedile del cuscinetto, freno a disco pneumatico, ecc.

2) Intervallo di espansione e retrazione: da φ460 mm a φ520 mm × 850 mm.

3) Carico massimo: 10 tonnellate.

4) Azionamento idraulico: l'espansione e la retrazione vengono eseguite da cilindri idraulici push-pull; Cilindri idraulici: FA-φ200 mm (1 set)

5) Potenza del motore: motore a pinwheel cicloidale da 4,0 kW + inverter, mangime a catena

6) Premere il rullo: 1,1 KW Cicloidale Pinwheel Motor

C. Braccio di supporto idraulico per semplice macchina a fessura della bobina

Scopo: supporta il braccio di decoiler principale e aumenta l'inerzia rotazionale della bobina.

Struttura a braccio singolo, sollevamenti di cilindri idraulici e abbassa.

Durante la distorsione, il braccio di supporto sale per sostenere il braccio decoiler; Durante il caricamento, il braccio di supporto scende.

D. Peeler, rullo premio, taglio idraulico per una semplice linea di fessura della bobina

Struttura principale: piastra in acciaio saldato

Rullo premio: φ250 × 1050mm, tubo senza cucitura, rivestimento in gomma in poliuretano, motore convenzionale da 18,5 kW con trasmissione a frequenza variabile

Sceo idraulico: telaio della piastra in acciaio saldata, base di lama in acciaio fuso

Cutter: lama a quattro lati, materiale: CR12MOV, Durezza: 60 ± 1

Azionamento idraulico: cilindro idraulico: FA-φ100mm, 2 set

e. Pit di loop e ponte per una semplice macchina a fessura della bobina

Struttura principale: piastra in acciaio saldato

Azionamento idraulico: Ca-φ80mm, 1 set di cilindri idraulici controlla il ponte e abbassamento

F. Guide laterali manuali per una semplice linea di taglio della bobina

1. Componenti principali: piastra in acciaio, gruppo rullo di pressione, ruota in gomma in poliuretano, ruota a vite, regolazione elettrica, ecc.

2. Rulli di guida laterale: Materiale: CR12MOV, tempesta ad alta temperatura e temperato, HRC 580-620, 2 rulli su ciascun lato

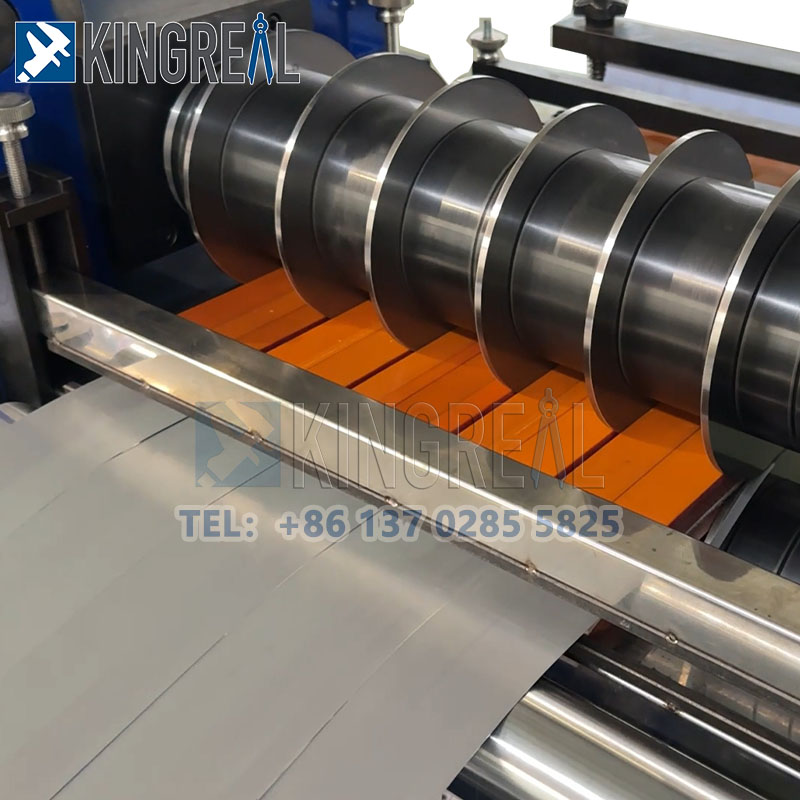

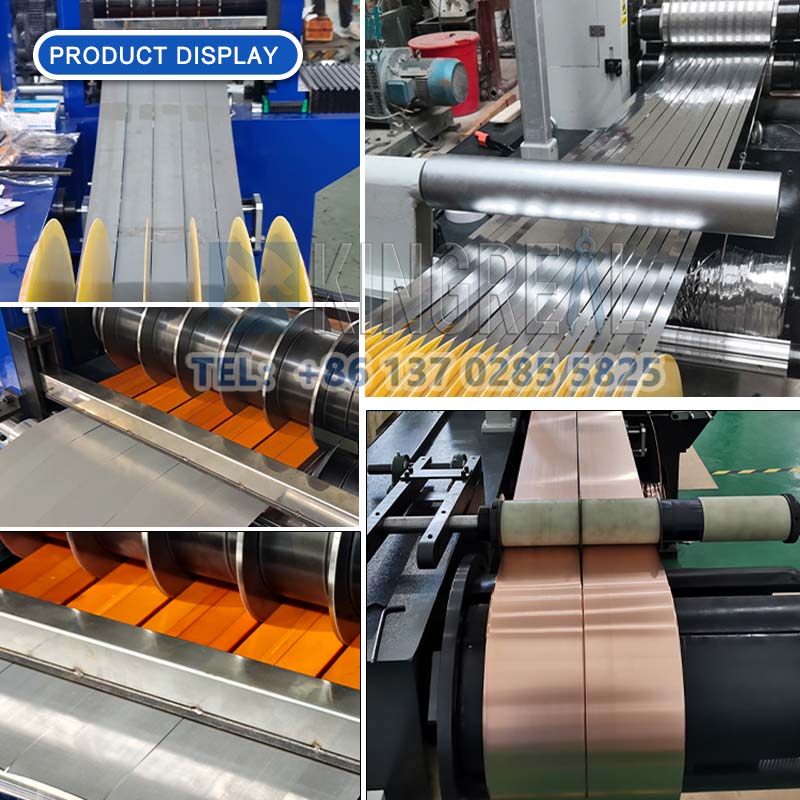

G. Macchina a fessura per una semplice linea di taglio della bobina

1. Componenti principali: struttura della piastra in acciaio, base di fusione, cambio sincrono, meccanismo di sollevamento, accoppiamento della frizione, giuntura universale, ecc.

2. Albero di taglierina: 40Cr, φ140 x 1050mm, t-slot 28 mm, tempra di media frequenza e tempra, terra, trattato con cromo duro, profondità di slot 16 mm.

3. Diametro esterno del taglierina: φ280mm (acquirente fornito)

4. Metodo di fissaggio: bloccaggio del cutter con i dadi

5. Una staffa di regolazione set per fissare le strisce di legno

6. Pannelli laterali spostano l'elettrico, solleva dell'albero di cutter e una bassa elettrica in modo sincrono

7. Motore di taglio: motore AC da 45 kW + Inverter

H. Avvolgitore di scarto separato per una semplice macchina a fessura della bobina

Componenti principali: struttura della piastra in acciaio saldata, rulli guida

Avvolgitore a doppia faccia, meccanismo telescopico, scarico automatico, motore AC + inverter

io. Pit di loop e ponte per una semplice linea di taglio della bobina

Frame principale: struttura della piastra in acciaio saldata

Azionamento idraulico: controllo del cilindro idraulico Lift del ponte e inferiore: Ca-φ80mm (1 set)

J. Stazione di tensionamento della piastra per una semplice macchina a fessura della bobina

Struttura principale: piastra in acciaio, rullo di separazione, gomma PU

Tensioning pad: rivestito di lana

Rullo: φ500mm, ricoperto di gomma PU

Azionamento idraulico: controlla la sollevamento e l'abbassamento della piastra; Cilindro idraulico: FA-φ100mm (2 set)

k Coiler idraulico, espulsore idraulico per una linea di fessura della bobina semplice

Componenti principali: struttura in acciaio saldato, quattro piastre in acciaio, base di scorrimento a forma di cuneo, mandrino, piastre laterali, cuscinetti, blocchi di cuscinetti, cilindri idraulici push-pull, riduttore del cambio, espulsore idraulico, freno pneumatico, ecc.

Intervallo di diametro di srotolare: da φ480mm a φ508mm × 850mm

Cilindro idraulico push-pull: FA-φ150mm

Capacità di carico massima: 10 tonnellate

Motore AC da 75 kW + Inverter

Ø80mm Premere braccio, idraulicamente sollevabile

l. Braccio di supporto idraulico per semplice macchina a fessura della bobina

Scopo: supporta il braccio principale del coiler e aumenta l'inerzia rotazionale del coiler.

Struttura a braccio singolo, idraulicamente sollevabile

Durante la avvolgimento, il braccio di supporto si solleva verso l'alto per sostenere il braccio coiler; Durante lo scarico, il braccio di supporto si solleva verso il basso.

M. Carrello di scarico idraulico per una semplice linea di fessura della bobina

1) Componenti principali: struttura in acciaio saldato, ruote da viaggio, quattro colonne guida, albero di trasmissione, ecc.

2) Capacità di carico massima: 10 tonnellate, motore a giradopunti cicloidali da 1,1 KW, velocità di viaggio: 6 m/min.

3) Azionamento idraulico: in grado di sollevare bobine fino a 10 tonnellate, con una corsa massima di 500 mm. Cilindro idraulico: FA-φ125mm, un set.

Sistema n.idraulico per semplice macchina a fessura della bobina

Componenti principali: serbatoio dell'olio in acciaio saldato da 300 kg, varie valvole idrauliche e circuiti di olio.

Potenza di azionamento idraulico: Classe E 11 kW Motore, spostamento di 30 mL, pressione normale: 70 kg/cm², pressione massima: 140 kg/cm².

o. Sistema di controllo elettrico per una semplice linea di fessura della bobina

1) Una console di controllo principale e due mobili di controllo ausiliari facilitano il caricamento e lo scarico della bobina.

2) Alimentazione: trifase 380 V ± 10%, 50Hz ± 1Hz

3) Componenti e applicazioni principali: l'intera linea è costituita da una console di controllo principale, una console di controllo ausiliaria per il decoiler, una console di controllo ausiliaria per il portiere e un armadio di controllo elettrico. L'intera linea di fessura della bobina semplice utilizza il controllo centralizzato. La console di controllo principale è dotata di display digitale, regolazione ad alta e bassa velocità, alimentazione manuale, fessura continua e funzioni di allarme di guasto. Tutti i componenti vengono importati o da ben noti marchi domestici. Un sistema di controllo touchscreen facilita l'impostazione e la regolazione della velocità e di altri parametri. Può passare facilmente tra modalità manuali, autonomi e automatiche e può monitorare lo stato di lavoro di ciascun componente in qualsiasi momento per garantire un funzionamento sicuro ed efficiente dell'interosemplice linea di taglio della bobina.
