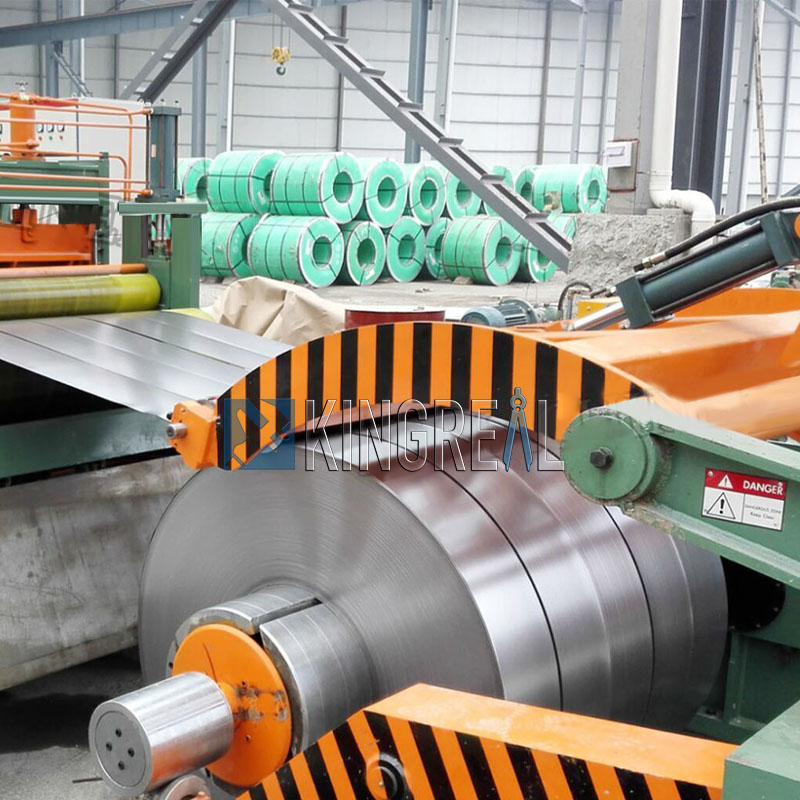

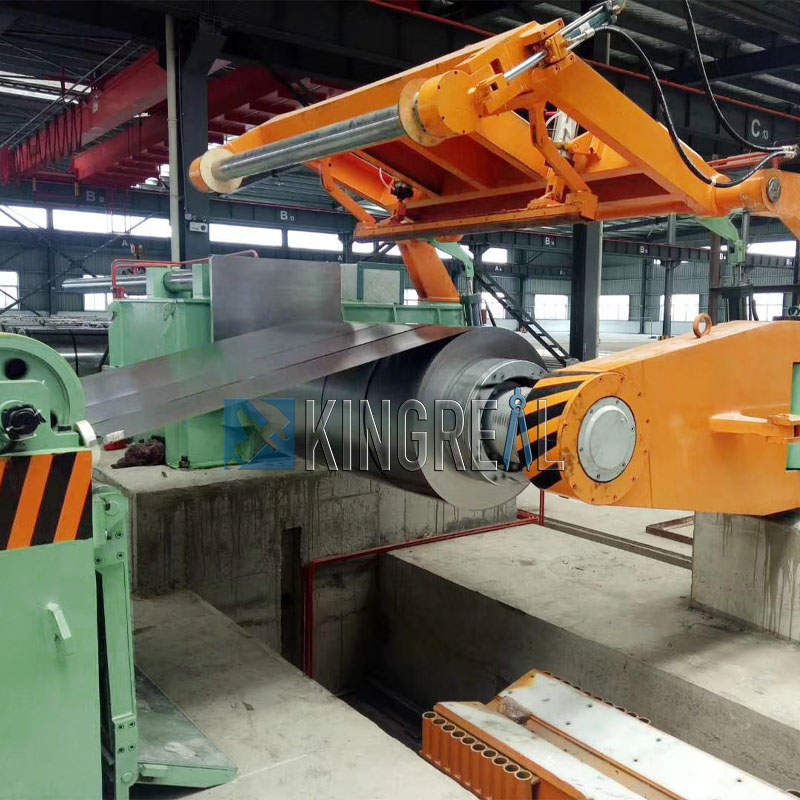

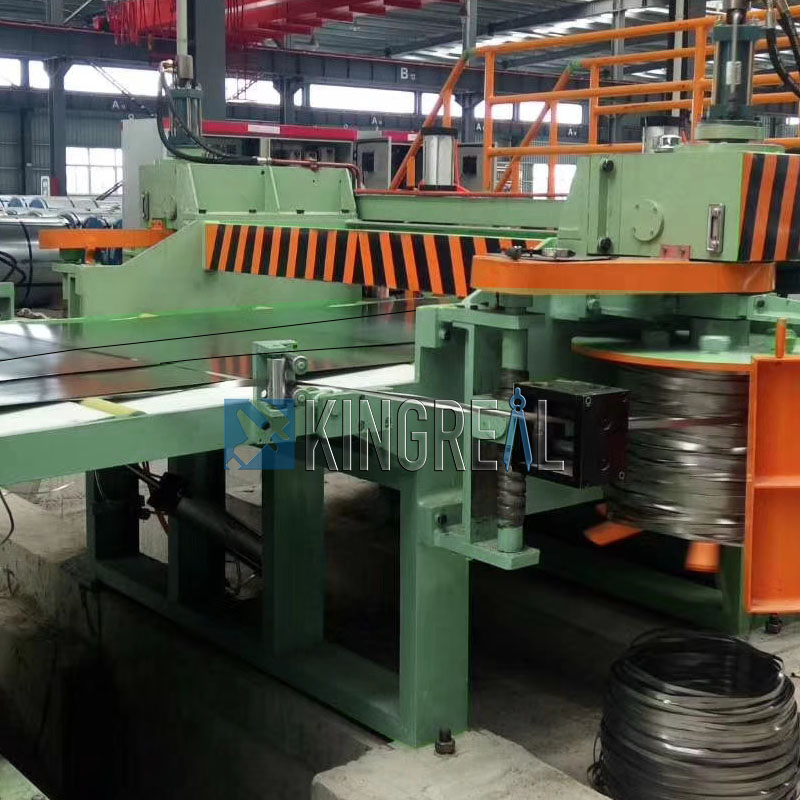

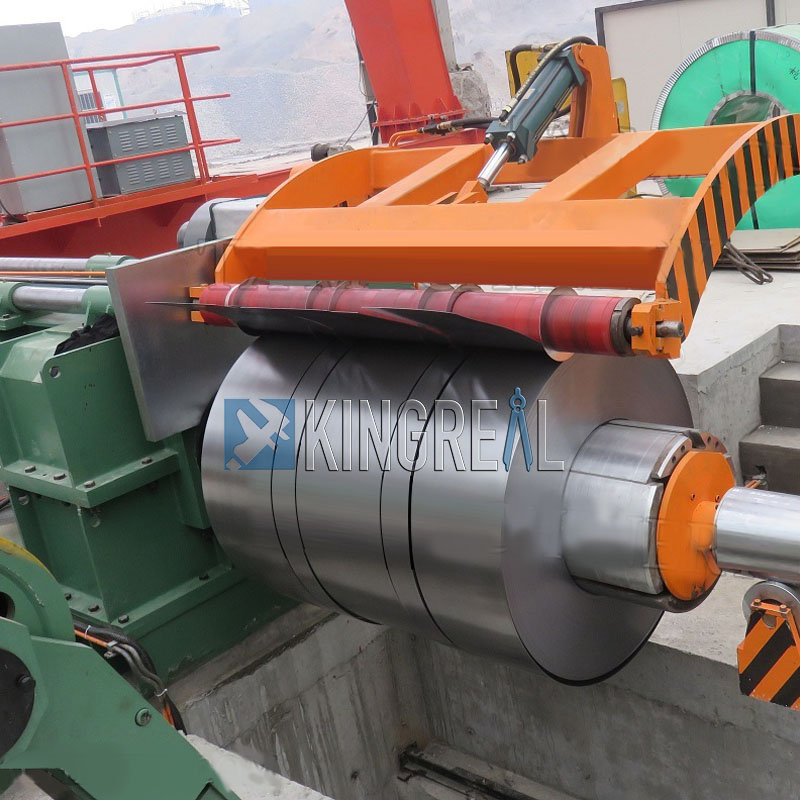

A macchina da taglio in acciaio zincatotaglia principalmente i nastri metallici longitudinalmente e riavvolge i nastri stretti risultanti in bobine. Questa linea di taglio in acciaio zincato comprende lo svolgimento, il posizionamento del materiale, il taglio e il riavvolgimento. È ampiamente ricercato per la sua facilità d'uso, l'elevata qualità di taglio, l'elevato utilizzo del materiale e la regolazione continua della velocità di taglio.

Dettagli di design nelle macchine da taglio in acciaio zincato

Ogni dettaglio dellinea di taglio in acciaio zincatoè meticolosamente progettato dagli ingegneri KINGREAL STEEL SLITTER. Non solo svolge la sua funzione di taglio, ma garantisce anche la sicurezza operativa. Potresti non averlo notato, ma le caratteristiche protettive della macchina da taglio in acciaio zincato sono integrate in ogni aspetto del suo funzionamento.

Ad esempio, l'albero della lama della linea di taglio in acciaio zincato è supportato da cuscinetti del mandrino di una macchina utensile ad alta precisione, riducendo al minimo il runout assiale e radiale. Inoltre, il disco a lama utilizza un meccanismo di bloccaggio a tre punti con dadi (o un dado idraulico per un serraggio sicuro), garantendo sia precisione dimensionale che bloccaggio sicuro. Per facilitare la regolazione della velocità di taglio, vengono utilizzati componenti di controllo elettronici e idraulici. Ciò non solo fornisce elevata affidabilità e solida immunità al sistema di controllo, ma, cosa ancora più importante, è dotato di una funzione di autodiagnostica, che consente una rapida identificazione delle cause dei guasti. Inoltre, le macchine da taglio in acciaio zincato vengono posizionate in modo chiaro tramite un manicotto eccentrico. Anche con variazioni di eccentricità e peso di taglio, l'altezza di alimentazione rimane costante, garantendo affidabilità e sicurezza.

Diversi tipi di portalama per linee di taglio in acciaio zincato

La lama è l'elemento di azionamento delmacchina da taglio in acciaio zincato. Le prestazioni di taglio ottimali dipendono fortemente dalla lama e, soprattutto, dalla configurazione del supporto lama. Le linee di taglio in acciaio zincato utilizzano una varietà di configurazioni di porta lama, ciascuna con le proprie caratteristiche uniche e il proprio campo di applicazione. I portautensili per macchine da taglio in acciaio zincato sono disponibili in quattro tipi: cursore, eccentrico, albero della lama regolabile e braccio oscillante. Il tipo a cursore è uno dei primi e più comuni tipi di portautensili per linee di taglio in acciaio zincato. In questa tipologia l'albero lama inferiore è fissato ai telai mobile e fisso, mentre l'albero lama superiore è alloggiato nei cursori sinistro e destro. Questi cursori consentono il movimento verticale all'interno delle guide dei telai mobili e fissi.

I portautensili eccentrici sono per lo più a doppio eccentrico, il che significa che sia l'albero della lama superiore che quello inferiore sono supportati all'interno di manicotti eccentrici. Azionati da un albero di trasmissione sincrono attraverso un ingranaggio di regolazione, questi alberi ruotano in direzioni opposte per regolare l'eccentricità, variando così l'altezza degli alberi delle pale superiore e inferiore.

I portautensili con lunghezza dell'albero della lama regolabile hanno una caratteristica unica: il telaio mobile sinistro può essere regolato per avvicinarsi alla coppia di lame più esterna all'estremità sinistra dell'albero della lama, accorciando la lunghezza di lavoro dell'albero della lama e aumentandone la rigidità. Questa caratteristica consente alle macchine da taglio in acciaio zincato di gestire sia nastri larghi che sottili, nonché nastri stretti e spessi, fornendo così un'ampia gamma di applicazioni. L'ultimo tipo è il porta lama a braccio oscillante. La sua struttura è molto più semplice, il che la rende adatta principalmente al taglio di strisce sottili.

Vari metodi di conversione del segnale nella linea di taglio in acciaio zincato

Macchine da taglio in acciaio zincatosono utilizzati principalmente per la lavorazione della lamiera e le loro funzioni sono in gran parte automatizzate, rendendo particolarmente importante il sistema di controllo all'interno dell'attrezzatura. Le linee di taglio in acciaio zincato utilizzano un sistema di servocontrollo elettroidraulico, che utilizza principalmente la conversione di vari segnali per ottenere varie azioni. Tuttavia, sono disponibili molti metodi di conversione del segnale.

1. Metodo con valvola on-off ad alta velocità per linea di taglio in acciaio zincato

Questo metodo utilizza un motore torque ad alta velocità per azionare direttamente o indirettamente una valvola on-off ad apertura fissa. Il segnale digitale in uscita dal computer viene amplificato e quindi controlla la valvola, consentendone il controllo tra lo stato aperto e quello chiuso. Il segnale di feedback viene elaborato da un campionatore e ritrasmesso al computer come quantità digitale, controllando il funzionamento della cesoia.

2. Metodo di conversione da digitale ad analogico per la linea di taglio in acciaio zincato

Un convertitore digitale-analogico converte il segnale digitale generato dal computer in una quantità analogica, che viene utilizzata per controllare la corrente applicata all'ingresso di una servovalvola o valvola proporzionale. Il segnale di feedback viene anche convertito in una quantità digitale da un convertitore analogico-digitale e quindi immesso nel computer, completando la conversione del segnale.

3. Metodo del motore passo-passo per la linea di taglio in acciaio zincato

Si basa su un metodo di conversione implementato da un controller del motore passo-passo. Il segnale digitale emesso dal computer viene immesso come impulsi nel convertitore. L'angolo di rotazione del motore passo-passo viene convertito in un'apertura della valvola attraverso un dispositivo di trasmissione, formando così una valvola di flusso digitale. Inoltre, la pressione in uscita è proporzionale alla pressione in uscita, formando una valvola di pressione digitale, ottenendo così l'effetto desiderato.

Importanza dei controllori di tensione per macchine da taglio in acciaio zincato

Durantelinea di taglio in acciaio zincatofunzionamento, la tensione è un parametro prestazionale cruciale, che influenza sia le operazioni di avvolgimento che di svolgimento. Per controllare efficacemente la tensione nelle macchine da taglio in acciaio zincato, i controllori di tensione sono componenti essenziali. Il regolatore di tensione misura la velocità, calcola il diametro dell'avvolgimento e imposta la tensione misurando la coppia di carico.

Poiché il controller di tensione su una linea di taglio in acciaio zincato emette un segnale analogico standard da zero a dieci volt corrispondente alla coppia nominale del motore asincrono, questo segnale analogico può essere collegato a un convertitore di frequenza per selezionare un riferimento di coppia. Ciò garantisce una tensione costante durante il funzionamento. Se è in modalità di controllo della tensione, sia che si tratti di un motore CC, di un motore CA o di un servomotore, la velocità deve essere limitata. Altrimenti, quando la coppia generata dal motore supera la coppia di carico e funziona, verrà generata un'accelerazione rotazionale, facendo sì che la velocità continui ad aumentare fino a raggiungere la velocità massima.
