KINGREAL è uno dei produttori professionali cinesi di linee di taglio a lunghezza completamente automatiche nel campo della linea CTL, che può fornire linee di taglio a lunghezza completamente automatiche. KINGREAL ha più di 20 anni di esperienza nella produzione e nella vendita. Soddisfa le esigenze dei clienti nella produzione di macchine e il prezzo cercherà di raggiungere la gamma più adatta. Non vediamo l'ora di diventare partner a lungo termine con clienti provenienti da tutto il mondo.
Video sul taglio completamente automatico in base alla linea di lunghezza

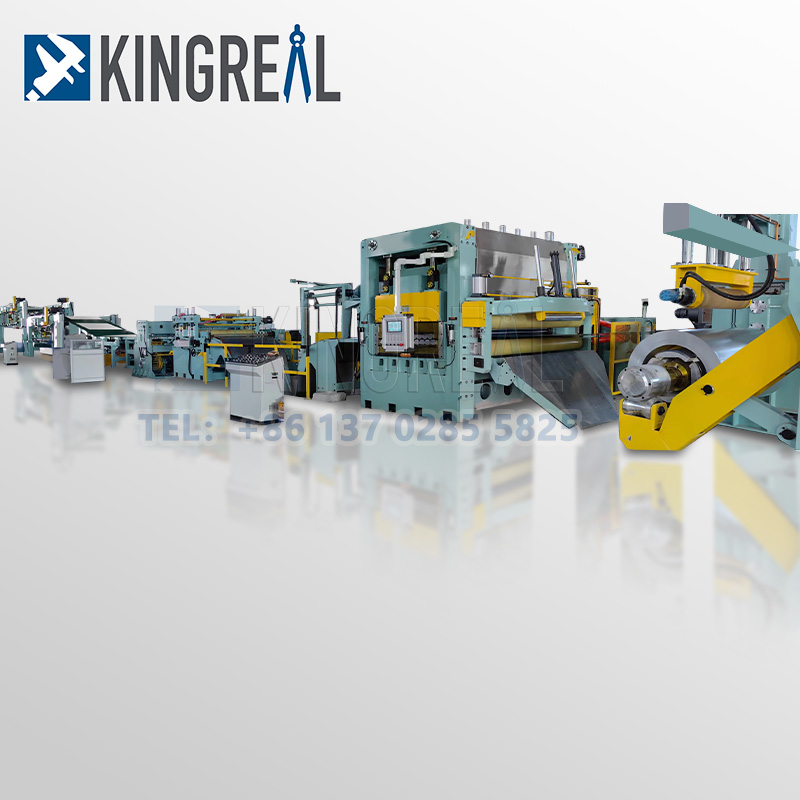

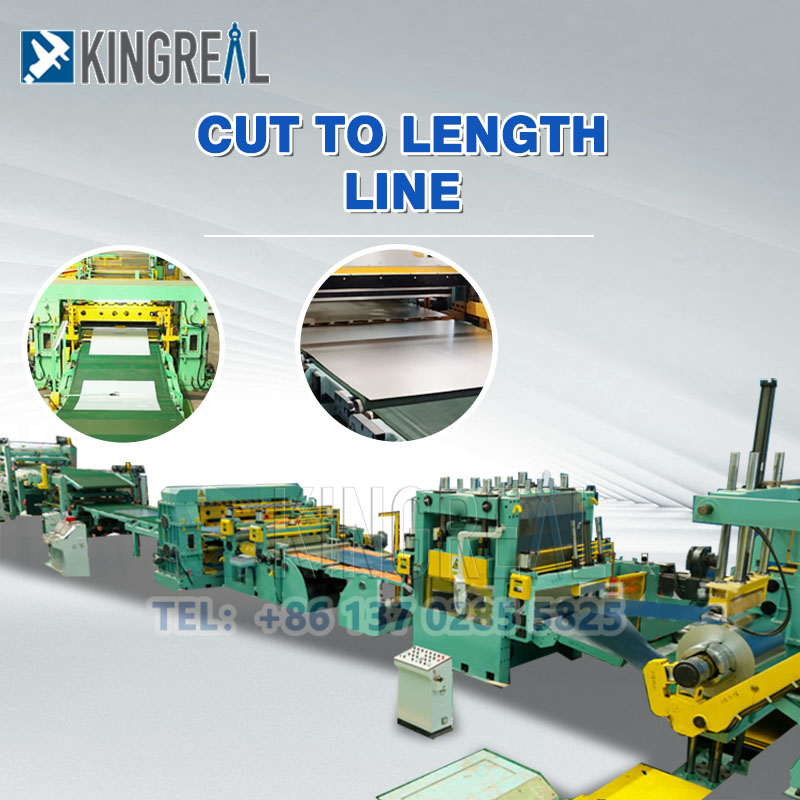

Cos'è il taglio automatico completo in base alla lunghezza?
La linea di taglio automatico completo alla lunghezza KINGREAL è progettata per tagliare la diversa bobina di materiale nel foglio richiesto e impilare il profilo, che consiste principalmente di svolgitore, livellatore a pinza, taglierina, impilatore, ecc., ed è dotato di dispositivi ausiliari come alimentatore, dispositivo di guida laterale, dispositivo di transizione, trasportatore, ecc.
La linea di taglio a misura completamente automatica progettata da KINGREAL deve solo inserire la velocità di produzione richiesta e la larghezza specificata sul touch screen del PLC tra un'operazione e l'altra, quindi può iniziare la produzione automatica.
Flusso di lavoro del taglio automatico completo della linea di lunghezza

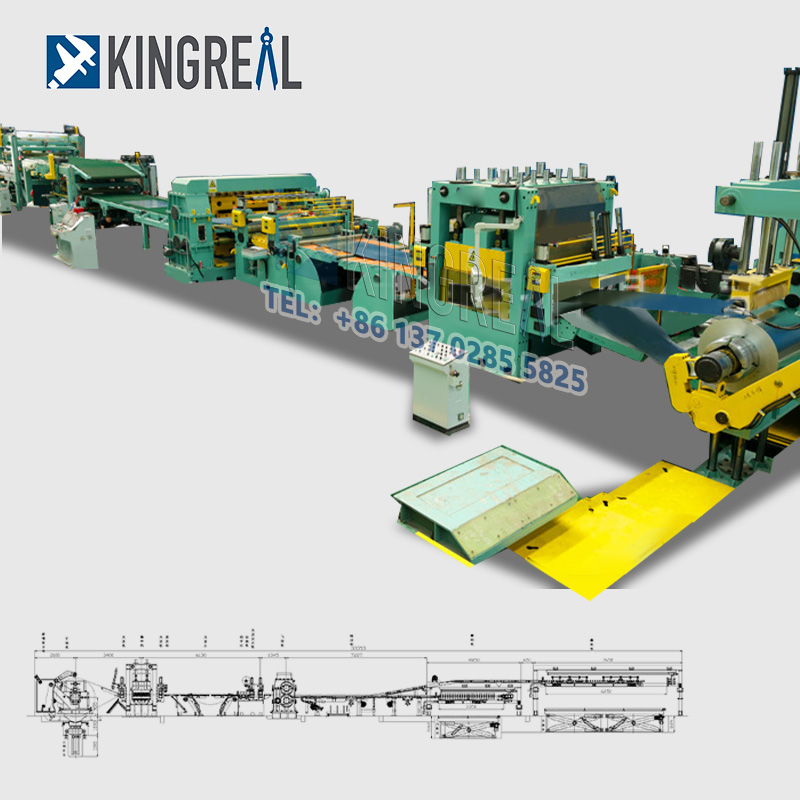

Decoiler con carrello --- Decoiler idraulico ---Raddrizzatore---Ponte ad anello --- Dispositivo di codifica e misurazione (con pinzatura della piastra di coda) --- Macchina da taglio--- Trasportatore --- Piattaforma di sollevamento idraulico --- Impilatore con dispositivo soffiante --- Scarico carrello

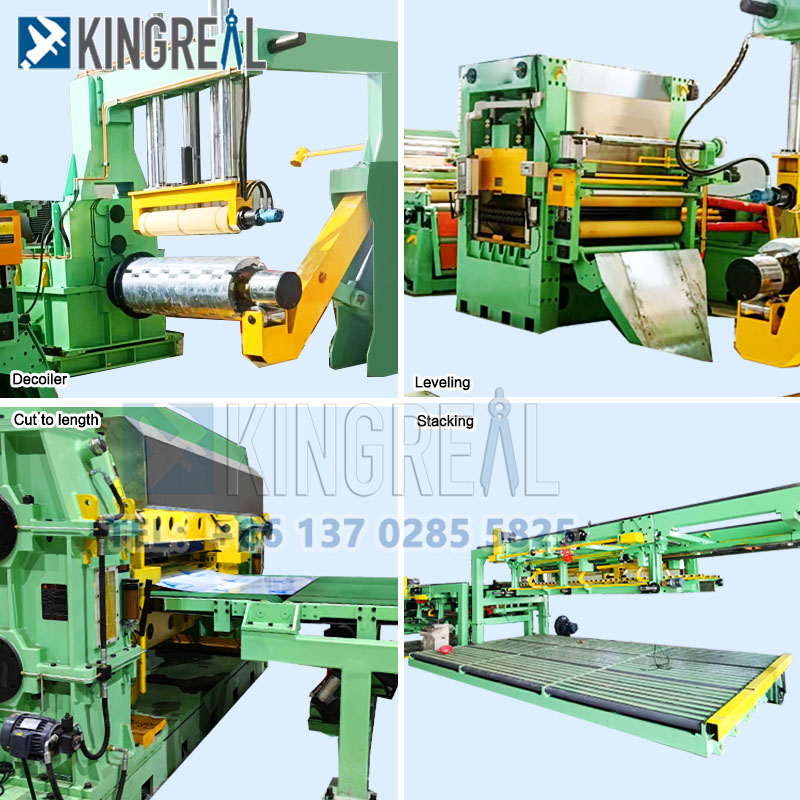

Dettaglio dei componenti principali del taglio automatico completo alla linea di lunghezza
KINGREAL progetta lo svolgitore idraulico a sbalzo per supportare le bobine ed eseguire lo srotolamento, la cui capacità è di 15 tonnellate (massimo).
I cilindri idraulici vengono utilizzati per rendere lo svolgitore retrattile e adatto al diametro interno della bobina. E' dotato di braccio a sbalzo.
Il motore con coppia da 10 0 N.m aziona il funzionamento della bobina in direzione avanti e indietro e può anche svolgersi con tensione.
L'anello tagliato a misura utilizza 2 serie di occhi per controllare il buffer di velocità tra lo svolgitore e la taglierina. Gli occhi a T sono controllati dal PLC.
Funzione: Viene utilizzato per eliminare la differenza di velocità e riportare nella giusta direzione il foglio con il binario sbagliato.
Inizialmente i pallet e le piastre di transizione vengono sollevati tramite cilindri per far passare la testa. Durante il lavoro, la piastra di transizione e i pallet si abbassano e le piastre vengono depositate nella fossa.

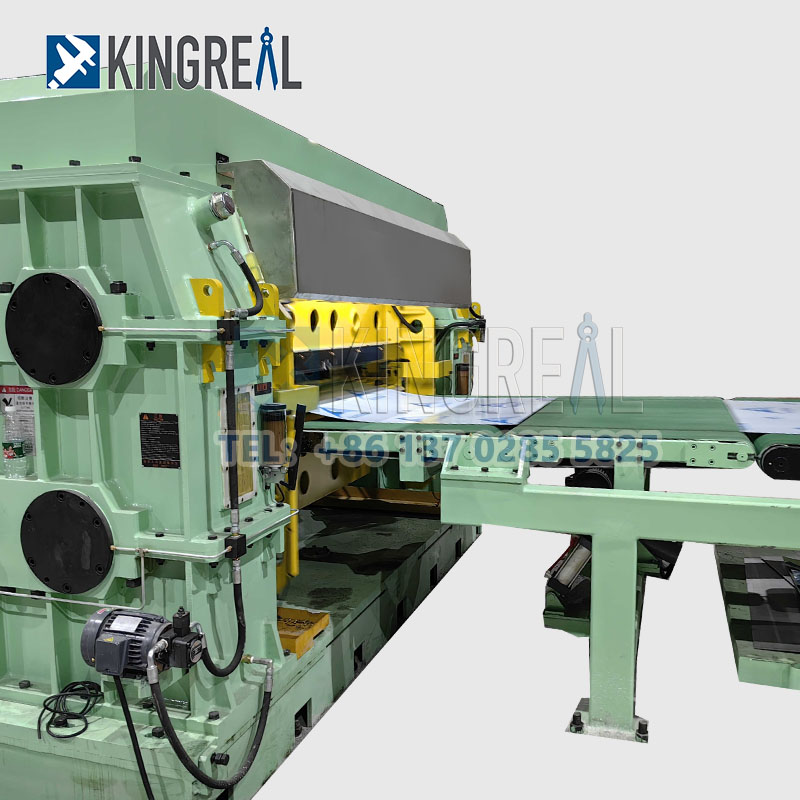

Modalità di taglio completamente automatico in base alla lunghezza della linea: taglio idraulico su e giù, con taglio automatico del segnale diretto dell'alimentatore
L'uso di materiali da taglio per la progettazione della regolazione dello spazio e il trattamento termico possono tagliare in sicurezza la piastra in acciaio da 2 mm
Impilamento pneumatico delle piastre, sollevamento controllato da PLC. Tre motori da 0,75 kW di trascinamento per regolare la larghezza e la lunghezza.
È dotato di tromba del dispositivo eolico abbinata con ventola ad alta pressione per evitare l'attrito della lamiera.
Assicurarsi che venga utilizzato ciascun componente idraulico. La pressione di esercizio del sistema idraulico è 6,3-16Mpa.
Vantaggio del taglio automatico completo alla linea di lunghezza
Caratteristiche della cesoia tagliata a misura
- Produzione completamente automatica
- Elevato grado di automazione;
-Funzionamento semplice e affidabile;
-Alta precisione di lunghezza fissa;
-Elevata planarità del materiale in fogli
-Impilazione ordinata.
Data di riferimento della macchina per il taglio a misura
|
Tipo di macchina |
Macchina tagliata a misura |
|
Tipo di produzione |
Completamente automatico |
|
Materiale |
Acciaio inossidabile, nastri di rame, acciaio al silicio, acciaio laminato a freddo e a caldo, ecc. |
|
Spessore massimo della bobina |
25 mm |
|
Peso massimo della bobina |
3600 mm |
|
Altezza massima della bobina |
30 tonnellate |
|
Lunghezza di taglio massima |
24m |
|
Velocità di taglio |
60 m/min |
|
Tolleranza al taglio |
±0,01 mm |
