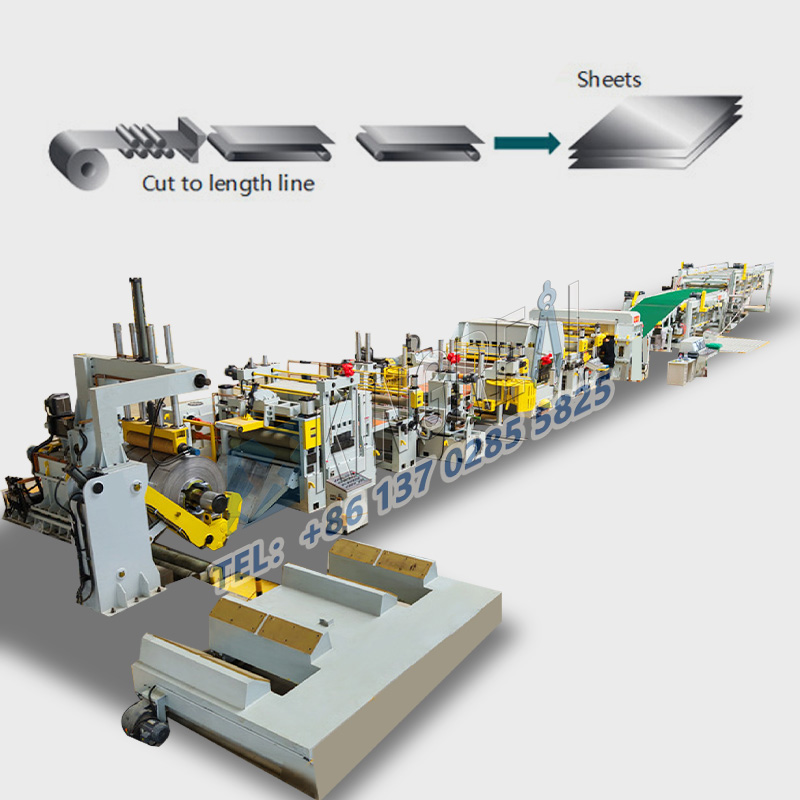

Cos'è una linea di taglio a misura? La macchina per il taglio a misura della lamiera KINGREAL viene solitamente utilizzata per svolgitore, livellamento e taglio di bobine di diversi materiali e spessori alle larghezze specificate dai clienti. Gli spessori comuni delle bobine vanno da 0,3 a 3 mm, con diversi modelli di produzione per diverse materie prime e requisiti di produzione. Non esitate a inviare la vostra richiesta a KINGREAL!
KINGREAL STEEL SLITTER è impegnata nel campo della produzione di apparecchiature per la lavorazione di bobine, fornendo ai clienti una gamma di servizi di progettazione, produzione e vendita. I prodotti più distintivi sono la macchina da taglio a spirale e la linea di taglio longitudinale. Queste macchine sono ampiamente utilizzate per tagliare, cesoiare o punzonare lamiere in diverse dimensioni e forme.

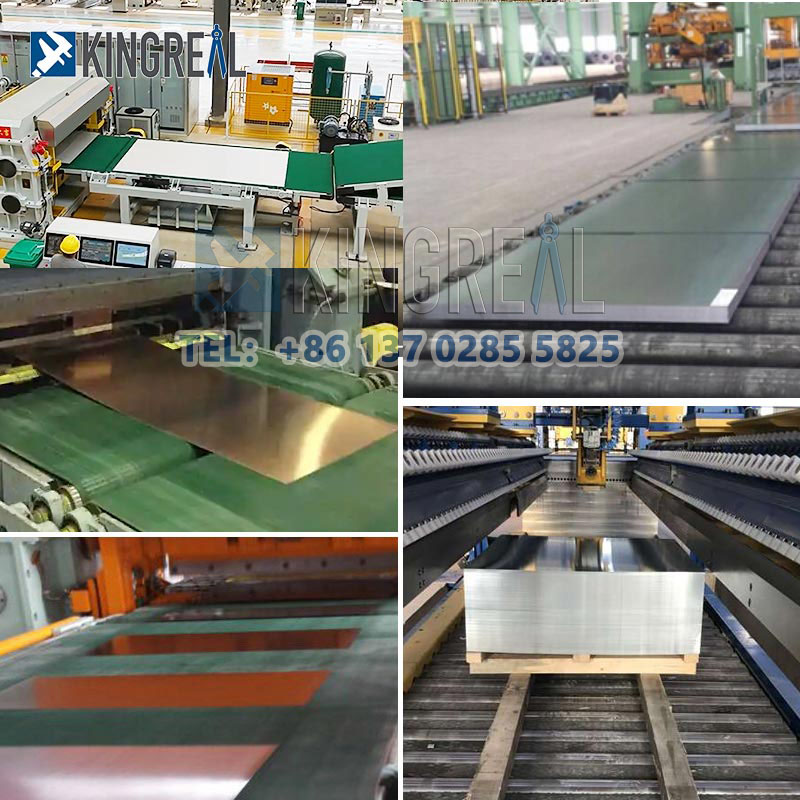

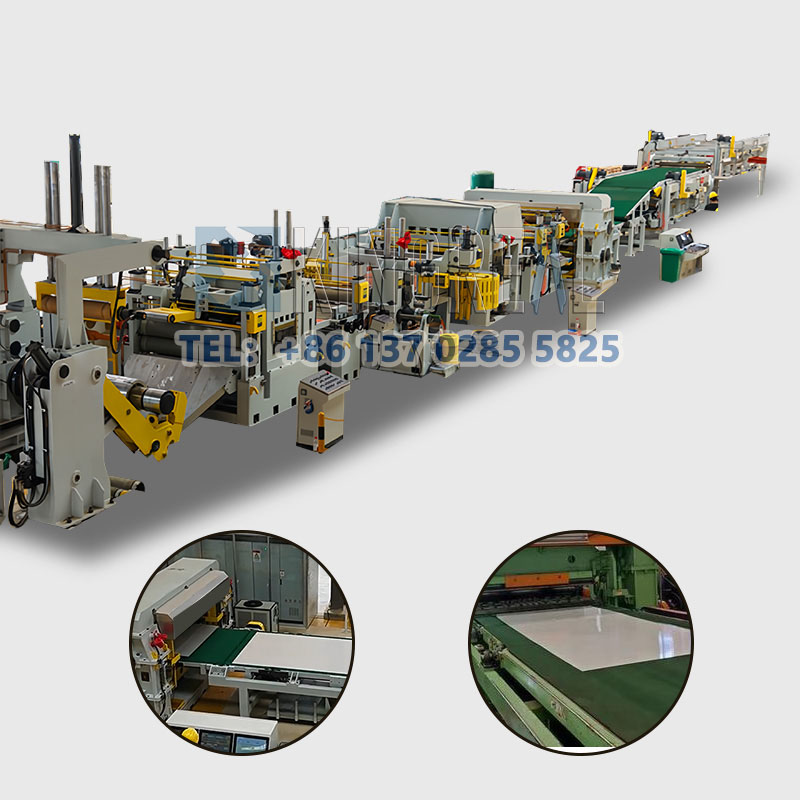

La tagliatrice per bobine di lamiera KINGREAL STEEL SLITTER viene utilizzata per srotolare, livellare, alimentare, tagliare a misura, rifilare e impilare bobine di metallo, i materiali applicabili includono bobina di alluminio, acciaio inossidabile, acciaio laminato a freddo, acciaio laminato a caldo, PPGI, nastro di rame e altri materiali, che garantiscono che la precisione diagonale della linea di taglio sia ≤ 0,50 mm e la velocità massima possa essere pari afino a 80M/Min.
Diversi spessori di bobine, materiali e larghezze di taglio influenzeranno direttamente la progettazione della macchina da taglio per lamiera. Lo spessore comune delle bobine è 0,3-3 mm e la lunghezza di taglio comune è 1200-1600 mm, che è uno dei requisiti di produzione della maggior parte dei clienti. Allo stesso tempo, KINGREAL può anche personalizzare il design in base alle esigenze di produzione specificate dal cliente, scegliendo la macchina da taglio per coil personalizzata per carichi pesanti completamente automatizzata o ilBobina compatta tagliata a misura.
Con oltre 20 anni di esperienza nella produzione e nelle vendite, KINGREAL STEEL SLITTER ha venduto con successo le sue linee di cesoiatura in paesi comeArabia Saudita, India e Russia, ed è in grado di fornire soluzioni ottimali e servizio post-vendita.Non esitare a contattarci.
（Puoi fare clic qui per scaricare）

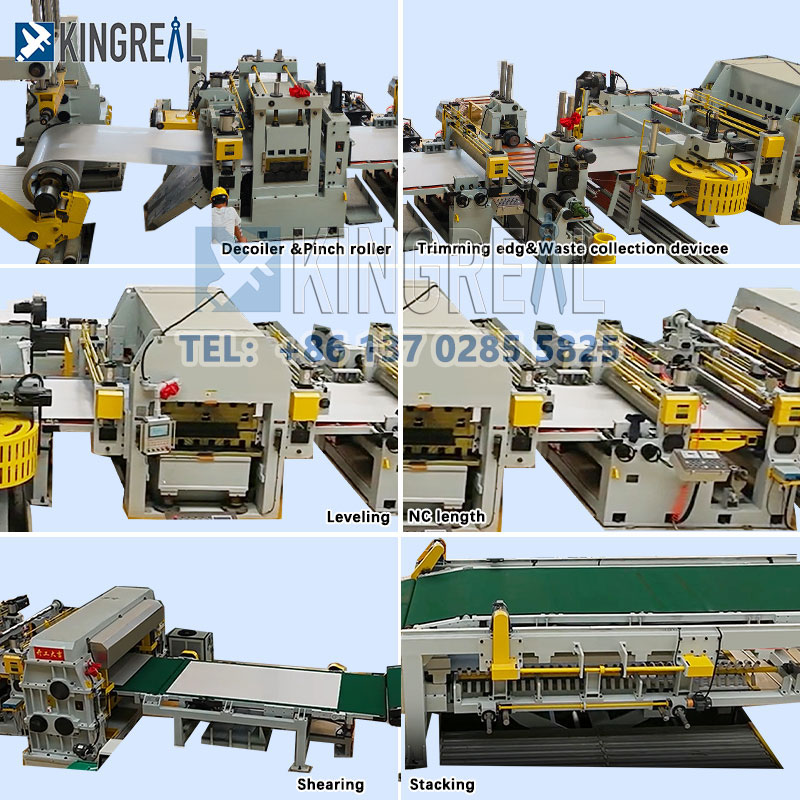

Carrello per bobine → Aspo svolgitore → Alimentazione con rullo di alimentazione a pinza → Dispositivo di livellamento ad alta precisione → Taglio a lunghezza fissa → Tavolo di scarico / Tavolo di impilamento automatico
|
Materiale delle bobine |
Acciaio al cromo, lamiera di ferro zincato, lamiera di alluminio zincato
|
|
Spessore della bobina |
0,12-20 mm
|
|
Larghezza bobina |
≤1300 mm
|
|
ID bobina |
Φ508mm
|
|
Diametro esterno della bobina |
Φ1600mm
|
|
Peso massimo della bobina |
10.000 kg |
|
Precisione nell'alimentazione |
Lunghezza 1000±0,3 mm, diagonale 1000±0,5 mm |
|
Taglia alla velocità della linea di lunghezza |
0-80 m/min regolabile |
|
Specifica pneumatica |
5kg/cm² |
|
Dimensioni dell'impilatore |
Larghezza minima 500 mm, larghezza massima 1.300 mm; lunghezza minima 1.200 mm, larghezza massima |
|
Altre dimensioni |
Lunghezza: 5000 mm; Altezza: 20-400 mm
|
|
Velocità di alimentazione e tosatura |
1m≤30m/min o dipende dalla lunghezza dei prodotti
|
|
Direzione della macchina |
da sinistra a destra (da confermare) |
|
Potenza totale dell'installazione |
Circa 35KW
|
- Carrello a bobina
- Svolgitore idraulico
- Guida all'ingresso
- Macchina livellatrice alta quattro/sei
- Ponte ad anello
- Puleggia di guida laterale
- Raddrizzatrice con alimentazione servo CNC
- Sistema di misurazione
- Cesoia
- Tavolo trasportatore
- Dispositivo di scarico pneumatico
- Tavolo elevatore idraulico
- Macchina disimpilabile
- Sistema idraulico
- Sistema pneumatico
- Controllo PLC dell'impianto elettrico
Funzione: viene utilizzato per livellare il materiale e alimentarlo a lunghezza fissa.
Struttura principale: rullo livellatore, parte elettrica, gruppo rullo di contropressione, gruppo sedile di supporto di alimentazione e scarico.
Rullo livellatore: l'acciaio per trattamento termico Gcr15 viene bonificato e quindi lavorato con trattamento ad alta frequenza. Dopo due volte di galvanica e rettifica cilindrica, la superficie è lucida e non presenta tracce e la durezza raggiunge o più gradi HRC. Il diametro dell'albero di livellamento è ø100 mm. Regolare manualmente l'ingranaggio a vite senza fine per sollevare il rullo livellatore.
Funzione: viene utilizzato per il taglio di materiali a lunghezza fissa.
Struttura principale: telaio principale, lama, frizione pneumatica, parte elettrica, ecc.
Telaio principale: l'intero telaio è saldato con acciaio strutturale al carbonio di alta qualità ed è stato ricotto dopo la saldatura.
Lama: la lama è realizzata in materiale Cr12, la durezza del trattamento termico raggiunge i gradi HRC62 e il tagliente su quattro lati può essere sostituito.
Struttura della frizione pneumatica: modifica del tradizionale metodo di frenatura meccanica, bassa rumorosità, lunga durata e precisione.
Funzione: Utilizzato per il trasporto di materiale.
Struttura principale: telaio, sistema idraulico, piattaforma mobile di scarico, ecc.
Telaio: è saldato con acciaio al carbonio, stabile e solido. Design a forbice, il cilindro è allungato e sollevato.
Piattaforma elevabile per lo scarico: il motore dell'olio aziona la ruota dentata di trasmissione per far ruotare il tamburo per trasmettere lo scarico del materiale.

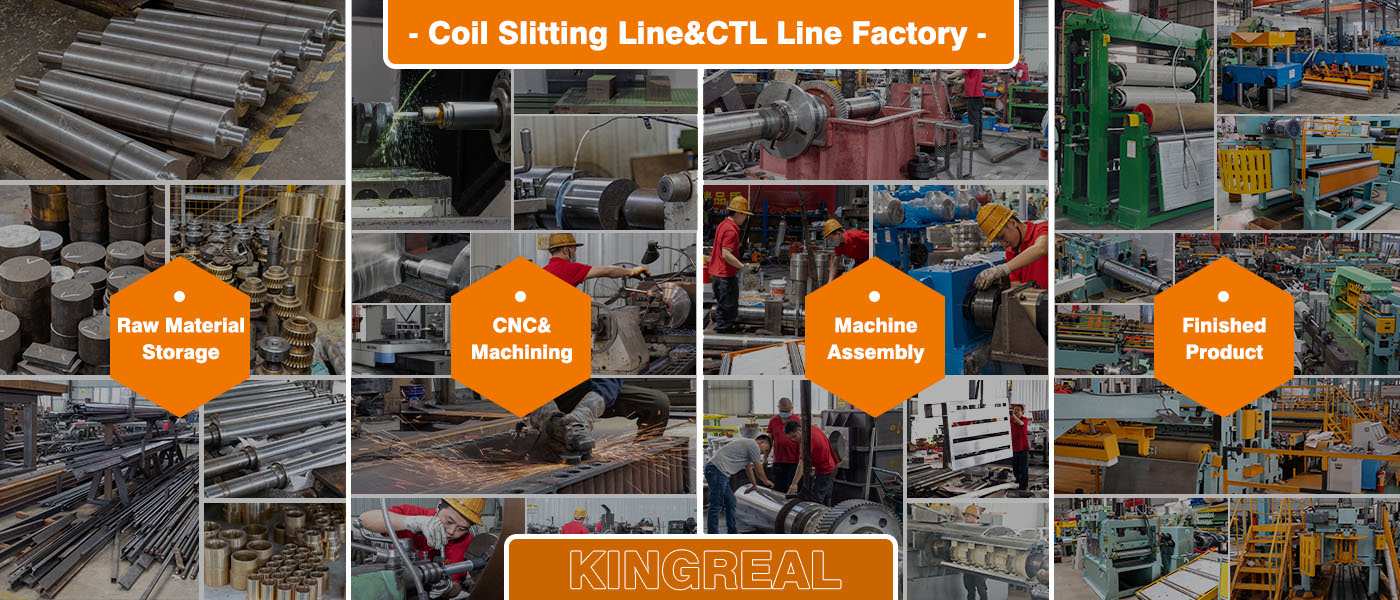

KINGREAL STEEL SLITTER ha stabilito un rigoroso processo di controllo della qualità per garantire che ogni fase di produzione soddisfi gli standard e i requisiti. Ciò include l'approvvigionamento delle materie prime, il processo di produzione, l'assemblaggio, i test, ecc. Per garantire che ogni parte della macchina soddisfi gli standard di qualità.
Ha anche superato la certificazione internazionale del certificato CE.
