Descrizione del prodotto

Visualizzazione video della bobina CR tagliata alla linea longitudinale - KINGREAL SLITTER:

Descrizione della linea di produzione tagliata a misura:

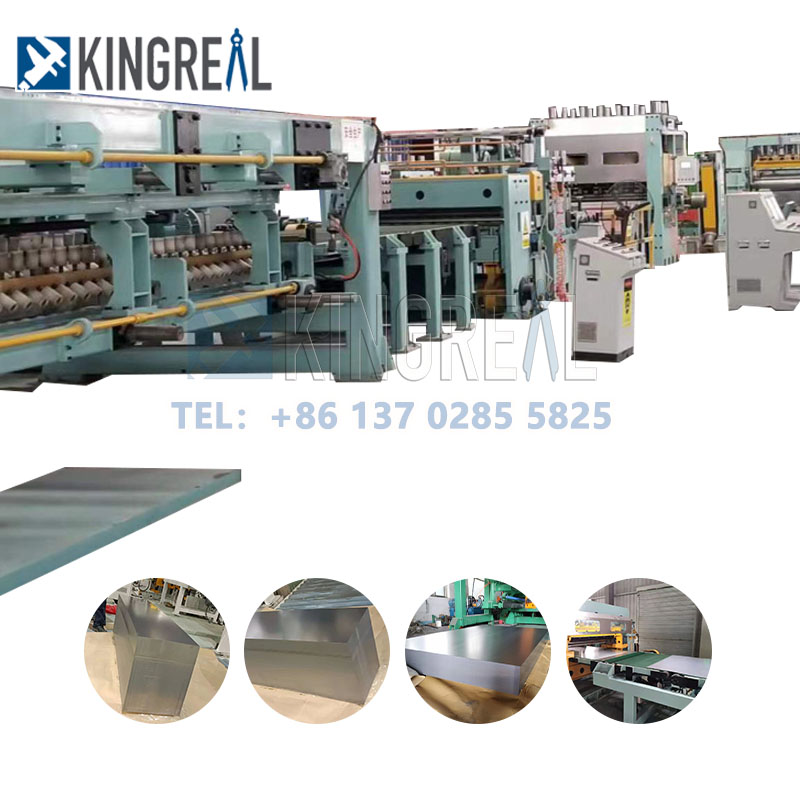

La linea di taglio a misura KINGREAL SLITTER CR è una linea di taglio a misura appositamente progettata per lavorare bobine di metallo dalla bobina originale attraverso una serie di processi come srotolamento, livellamento, taglio a misura, rifilatura e impilamento per ottenere una lunghezza specifica di lamiera. Soddisfa le diverse esigenze produttive dei nostri clienti:

-Materia prima:

- Vasta esperienza nella produzione di progetti (oltre 20 anni)

-Gamma di spessore:

Attrezzatura leggera: 0,3-3 mm.

Attrezzatura media: 3-6MM

Attrezzature pesanti: 6-20MM

Processo di lavoro:

metal cut to length machine

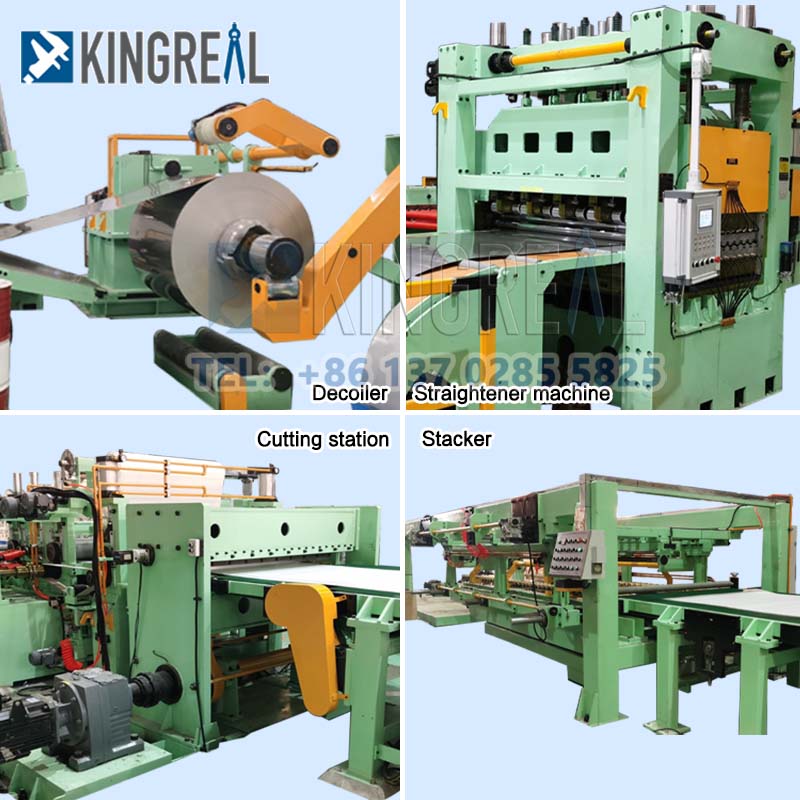

Carrello di carico-- Decoiler idraulico -- Pressatura e guida idrauliche-- Raddrizzatore ad alta precisione -- Macchina per taglio a misura -- Impilatore automatico -- Sistema di controllo elettrico -- Sistema idraulico

Opzioni di configurazione per la linea di taglio in lunghezza:

KINGREAL SLITTER, in qualità di fornitore di linee di taglio longitudinale laminato a freddo con oltre 20 anni di esperienza nella produzione, si impegna a fornire ai clienti soluzioni di progettazione diversificate per soddisfare le loro diverse esigenze di produzione.

La linea di taglio a misura è in grado di combinare diversi componenti in base alle esigenze del cliente per lavorare e produrre bobine di metallo, e ogni linea deve tenere conto della materia prima, dello spessore e delle esigenze di lavorazione delle bobine per abbinare i componenti. La parte opzionale più comune:

- Macchina per lisciare

Livellamento di precisione; livellamento approssimativo; doppi livellatori

La Raddrizzatrice nella linea di taglio longitudinale è un dispositivo chiave utilizzato per correggere i difetti di forma come la piegatura e la torsione di piastre, barre o tubi metallici durante la laminazione, il taglio o il trasporto. La piastra viene raddrizzata prima della cesoia per garantire una lunghezza di taglio costante, evitare errori di dimensionamento causati dalla piegatura del materiale e garantire che il materiale sia dritto prima del taglio a misura, migliorando così la precisione di taglio e la qualità del prodotto finito.

- Dispositivo di rifilatura

Sistema di salita e retrazione: Il cursore a cuneo e la sede di scorrimento sul mandrino producono uno spostamento mediante la tensione fornita dal cilindro di salita e retrazione, realizzando così la salita.

- Impilamento automatico

In una linea di taglio a misura, l'impilamento automatico si riferisce al processo di impilamento ordinato e di uscita delle lamiere tagliate secondo regole preimpostate attraverso apparecchiature automatizzate. Il suo obiettivo principale è migliorare l'efficienza produttiva, ridurre gli interventi manuali e garantire la qualità dell'impilamento.

Specifica tecnica:

Materia prima	GI, CR, CS
Spessore della lamiera	0,3-4,0 mm
Larghezza del foglio	500-2000 mm
Diametro esterno della bobina	≤φ2200mm
Diametro interno della bobina	508mm;610mm
Velocità di taglio	0-60 m/min (regolabile)
Velocità di infilatura	0-15 m/min
Energia	Velocità di infilatura
Potenza totale	~200Kw

Dettaglio dei componenti principali:

Taglio alla linea di lunghezza Decoiler

Con l'ausilio di questo apparecchio, la bobina d'acciaio portante può essere bloccata e aperta per ottenere la funzione di svolgimento della tensione. I suoi componenti sono il corpo del telaio, la bobina, il sistema di trasmissione, il sistema del materiale pressato, il sistema di tensione, il sistema di lubrificazione e il sistema idraulico.

Meccanismo di azionamento: Il meccanismo della frizione realizza la separazione della potenza durante il normale svolgimento e lo scarico passivo del materiale. Il mandrino dello svolgitore viene spinto dal motore a ruotare, realizzando lo spiegamento della bobina d'acciaio e l'alimentazione della testa.

Sistema di salita e retrazione: Il cursore a cuneo e la sede di scorrimento sul mandrino producono uno spostamento mediante la tensione fornita dal cilindro di salita e retrazione, realizzando così la salita.

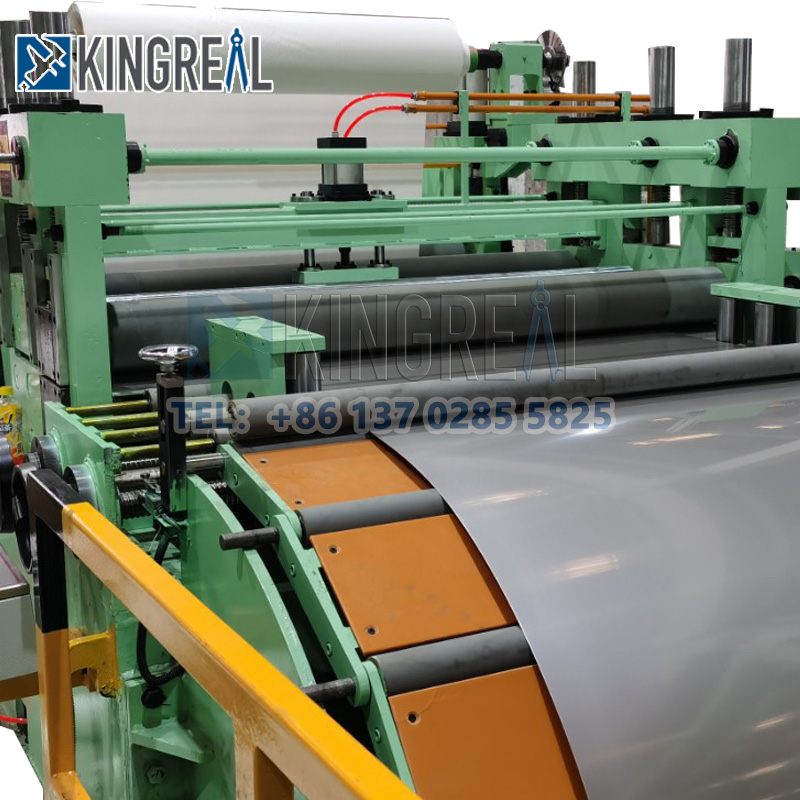

Macchina per taglio a misura Livellatrice ad alta precisione

Struttura e scopo: lo scopo previsto è il livellamento irregolare della lamiera d'acciaio. La livellatrice utilizza una struttura a rulli a sei strati. Per ottenere il miglior effetto livellante, ciascun rullo livellatore viene trattato mediante tornitura, tempra, cromatura e rettifica di precisione. Con attacco universale, il riduttore di distribuzione aziona i rulli livellatori in modo indipendente, consentendo alla singola macchina di ruotare sia in avanti che indietro.

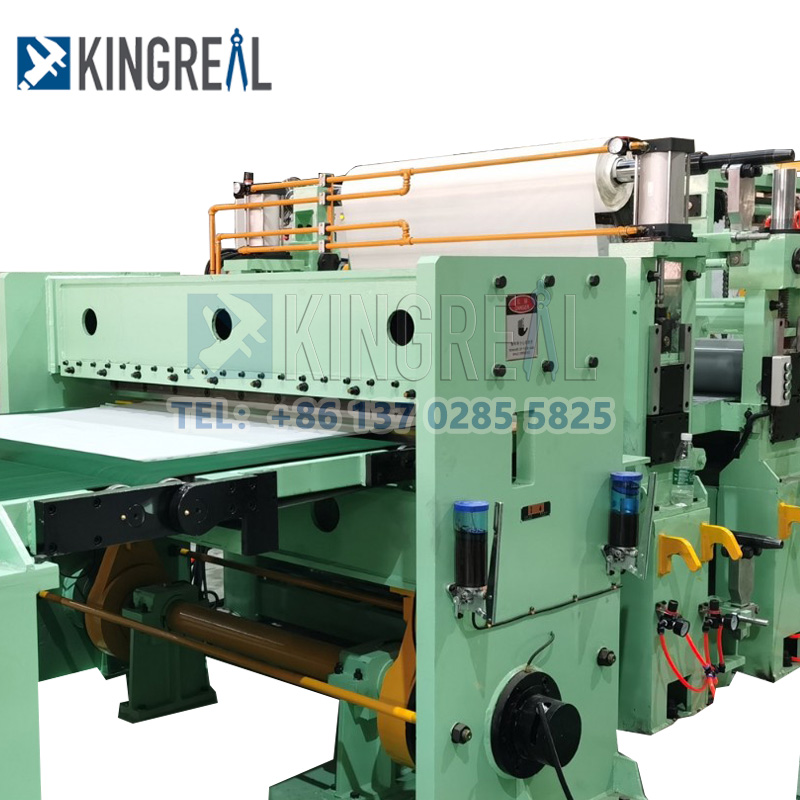

Macchina tagliata a misura

1.Peso dell'attrezzatura dell'unità: più di 600 tonnellate, struttura complessa, difficoltà di produzione, elevata precisione di assemblaggio, alto livello di controllo dell'automazione.

2.Parallelismo delle lame di taglio: il parallelismo di 0,1 mm è garantito sulle lame di taglio superiore e inferiore di lunghezza massima 5,2 m.

3. Spazio libero della lama di taglio: spazio minimo della lama di taglio di 0,45 millimetri per garantire un taglio sicuro e stabile.

4.Tempo e precisione di taglio: in 3,6 secondi di puro tempo di taglio per una piastra in acciaio spessa 50 mm e larga 5 metri per un taglio di alta precisione e qualità

I vantaggi tecnici dell'attrezzatura includono:

Caratteristiche del telaio altamente rigido e a bassa deformazione che forniscono un taglio stabile e migliorano notevolmente la qualità del taglio.

La tecnologia del trasportatore a rulli oscillanti sovrabilanciati con azionamento indipendente riduce la deformazione da flessione della lamiera d'acciaio e migliora la qualità di taglio. Struttura sottile di lubrificazione ad olio, protezione della guarnizione del palazzo dell'olio e applicazione di materiale autolubrificante per semplificare la struttura e migliorare la durata delle parti soggette ad usura.
