La linea di taglio a misura del metallo viene utilizzata per tagliare le lamiere da bobina a lamiera, raddrizzare i fogli e, dopo l'operazione di taglio a misura, impilare la lamiera sulla linea di taglio a misura del metallo. La linea standard di taglio a misura di metallo è composta da svolgitore, livellatrice, unità di alimentazione, cesoia e unità di impilamento.
Video sulla macchina per il taglio a misura del metallo
Descrizione della macchina per il taglio a misura del metallo
TAGLIERINA IN ACCIAIO KINGREAL metallola macchina tagliata a misura èprogettazione per tranciare bobine di metallo di diverso spessore in fogli di larghezza specificata per l'ulteriore lavorazione del metallo.
La linea di taglio a misura del metallo solitamente comprende più apparecchiature di produzione per garantire il funzionamento efficiente della linea di produzione. Le linee di taglio su misura del metallo vengono solitamente utilizzate per lavorare materiali metallici con uno spessore di 0,3-12 mm o superiore, con uno spessore massimo di 25 mm. Se avete bisogno della lavorazione di coil di uno spessore specifico, contattate KINGREAL STEEL SLITTER. Gli ingegneri di KINGREAL STEEL SLITTER forniranno una soluzione personalizzata per la macchina tagliata a misura dopo un'attenta consultazione.
Tipicamente, una linea di taglio a misura di metallo è costituita da componenti di precisione come un avvolgitore, un raddrizzatore, un alimentatore, un'unità di cesoiatura e un'unità di impilamento. Inoltre, il sistema PLC della macchina per il taglio a misura del metallo visualizza informazioni quali lunghezza, numero di tagli e velocità. Quando viene raggiunto il numero di tagli stabilito dal cliente, la linea di taglio a misura del metallo si ferma automaticamente, dimostrando la sua eccezionale intelligenza.
Oltre alle linee di taglio su misura del metallo, KINGREAL STEEL SLITTER progetta anche una varietà di linee di taglio su misura del metallo per diversi materiali e diverse caratteristiche ed esigenze di produzione, come ad esempio
Taglio in metallo secondo la lunghezza della linea
2. Acciaio tagliato alla lunghezza della linea
3. Tagliare alla linea di lunghezza con rifilatura
4. Linea di taglio a misura del metallo con impilamento automatico
5. Combinazione di taglio e taglio del metallo su linee di lunghezza
- Zakład przetwórstwa materiałów eterycznych

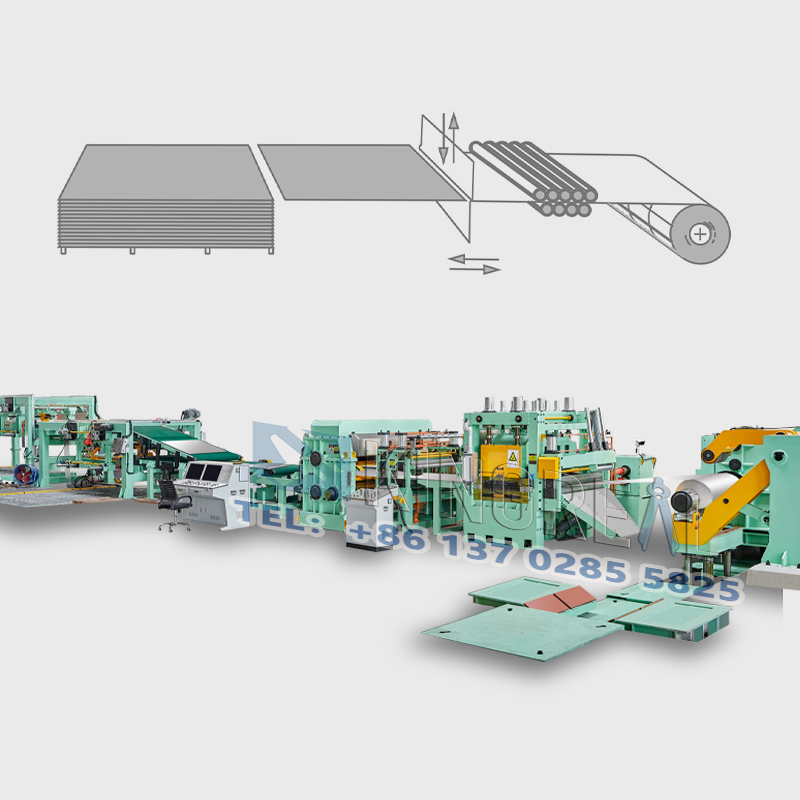

Carrello per bobine → Aspo svolgitore → Alimentazione con rullo di alimentazione a pinza → Dispositivo di livellamento ad alta precisione → Taglio a lunghezza fissa → Tavolo di scarico / Tavolo di impilamento automatico

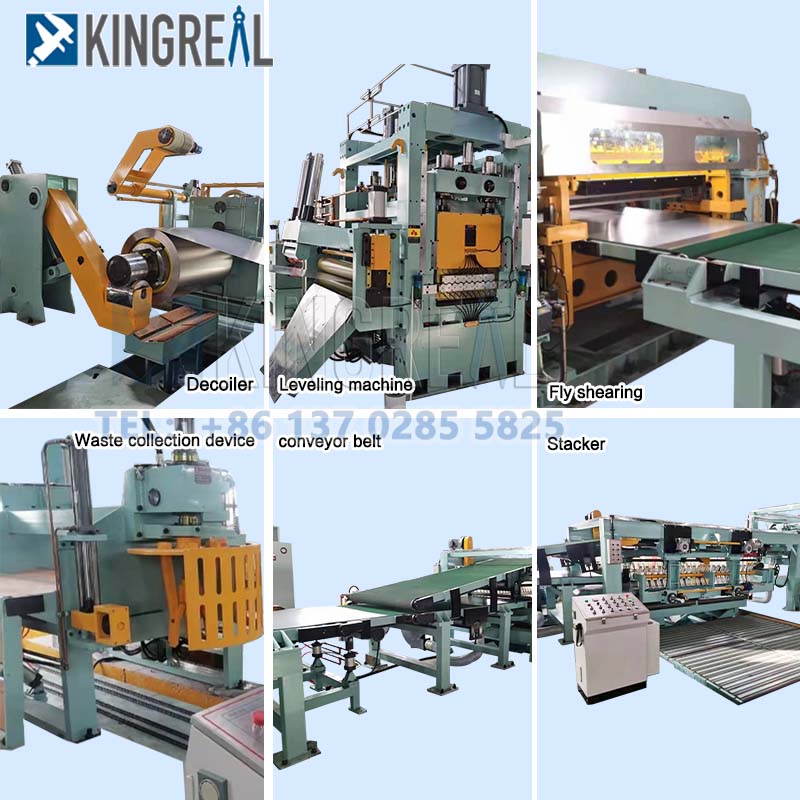

Dettaglio dei componenti principali del metallo tagliato alla linea di lunghezza

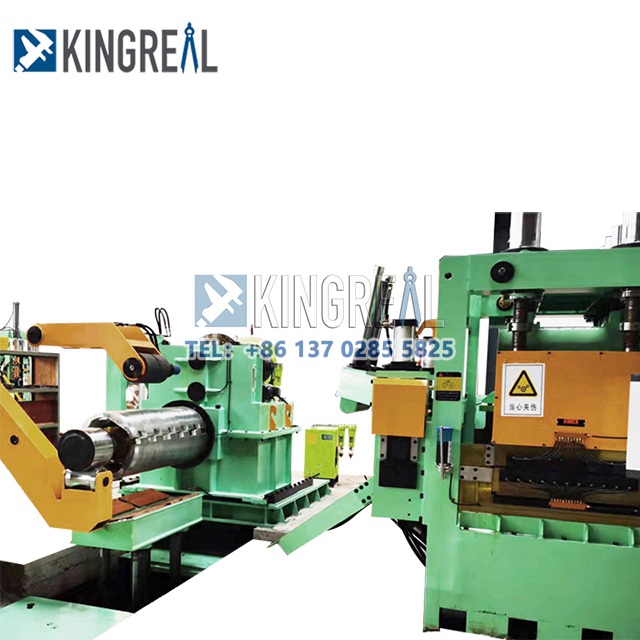

Il cantilever idraulico KINGREAL STEEL SLITTER è progettato per supportare la bobina ed eseguire lo srotolamento, la cui capacità massima è di 15 tonnellate.
I cilindri idraulici vengono utilizzati per rendere lo svolgitore retrattile e adatto al diametro interno della bobina. E' dotato di braccio a sbalzo.

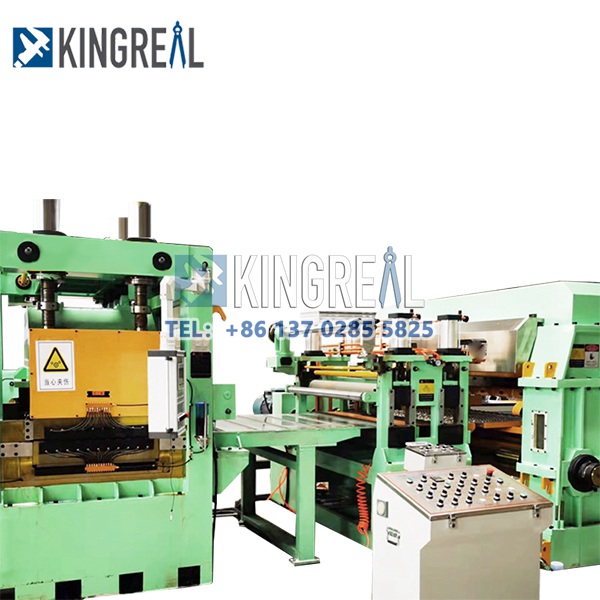

La livellatrice KINGREAL STEEL SLITTER è controllata da un servomotore per l'avanzamento ad alta velocità e una regolazione precisa del controllo della lunghezza. Il funzionamento viene effettuato sulla console di controllo con controllo programmabile.
Metodo di azionamento: servomotore da 15KW, riduttore di precisione, nastro trasportatore sincronizzato per alimentare i rulli

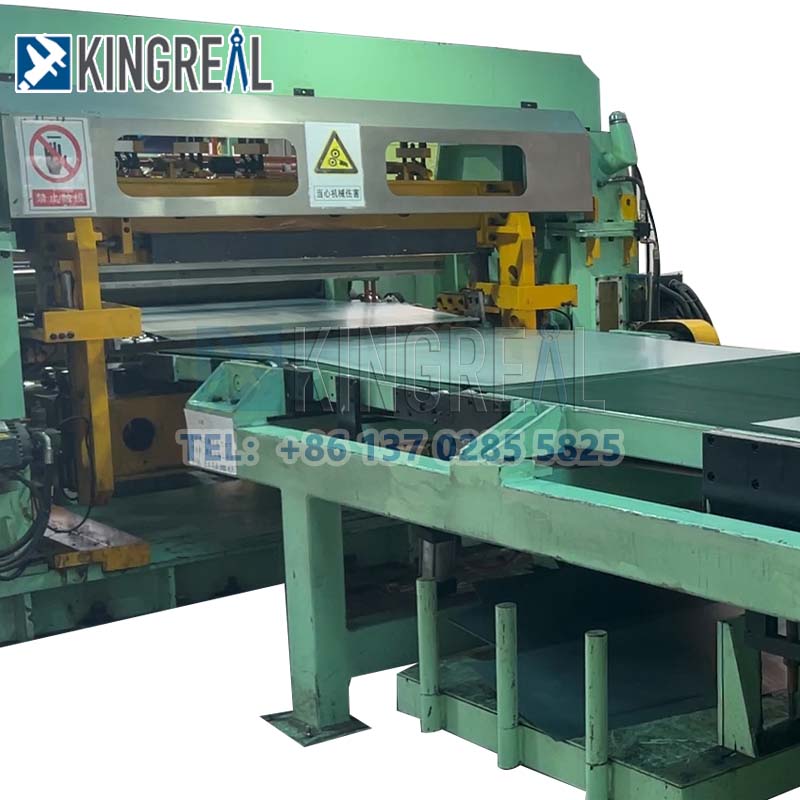

Modalità di taglio comprensiva di cesoia idraulica su e giù, con cesoia automatica a segnale diretto dell'alimentatore. L'uso di materiali da taglio per la progettazione della regolazione dello spazio e il trattamento termico possono tagliare in sicurezza la piastra in acciaio da 2 mm.
Il sistema pneumatico è costituito da una fonte di gas (fornita dal richiedente), componenti per il trattamento della fonte di gas, salennoide, relative tubazioni e bombole, ecc.
Salennoid e altri componenti sono realizzati con prodotti di alta qualità.
Parametri tecnici: Pressione della fonte d'aria: 0,4-0,6 MPa. capacità: 1m³/min.
Elenco delle attrezzature della macchina per il taglio a misura dei metalli
Carrello a bobina idraulica
- Cesoia
- Guida d'ingresso idraulica
- Macchina livellatrice alta quattro/sei
- Ponte ad anello
- Puleggia di guida laterale
- Raddrizzatrice con alimentazione servo CNC
- Sistema di misurazione
- Cesoia
- Tavolo trasportatore
- Dispositivo di scarico pneumatico
- Tavolo elevatore idraulico
- Macchina disimpilabile
- Tavolo trasportatore
- Sistema pneumatico
- Controllo PLC dell'impianto elettrico
Specifiche della macchina per taglio a misura del metallo
|
Tipo di macchina |
Taglio in metallo secondo la lunghezza della linea |
|
Materiale della bobina |
Bobina di metallo (altri possono essere personalizzati). |
|
Spessore della bobina |
0,5-10 mm |
|
Larghezza della bobina |
600-2000 mm |
|
Diametro interno della bobina |
500/610mm |
|
Diametro esterno della bobina |
≤2000 mm |
|
Velocità di taglio |
10-70 m/min |
|
Taglio a misura Precisione |
±1,5 mm |
|
Taglia all'intervallo di lunghezza |
500~4000 mm |
|
Planarità di livellamento del foglio |
≤±1,5 mm/m² |
Per fornire linee di taglio su misura del metallo che soddisfino pienamente le esigenze di produzione dei clienti KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER personalizza le soluzioni di produzione di macchine per taglio su misura del metallo in base ai disegni e ai requisiti specifici dei nostri clienti, tra cui spessore del materiale, materiale, larghezza, velocità richiesta e scala di produzione. Di seguito sono riportate alcune opzioni di produzione di linee di taglio in metallo:
Macchina per il taglio a misura dei metalli con dispositivo di laminazione
Per soddisfare i severi requisiti dei clienti KINGREAL STEEL SLITTER in termini di levigatezza della superficie della lamiera, KINGREAL STEEL SLITTER può dotare le linee di taglio del metallo su misura con un dispositivo di laminazione. Prima che la bobina metallica entri nella cesoia, sulla superficie viene applicato uno strato di pellicola, che impedisce che venga graffiata dalle lame affilate durante il processo di cesoia.
Macchina per il taglio a misura dei metalli con doppie livellatrici
Tipicamente, una linea di taglio a misura di metallo è costituita da componenti di precisione come un avvolgitore, un raddrizzatore, un alimentatore, un'unità di cesoiatura e un'unità di impilamento. Inoltre, il sistema PLC della macchina per il taglio a misura del metallo visualizza informazioni quali lunghezza, numero di tagli e velocità. Quando viene raggiunto il numero di tagli stabilito dal cliente, la linea di taglio a misura del metallo si ferma automaticamente, dimostrando la sua eccezionale intelligenza.
4. Linea di taglio a misura del metallo con impilamento automatico

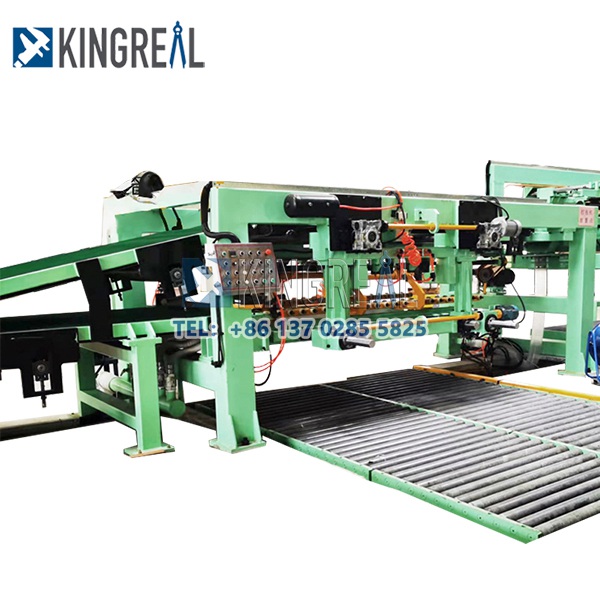

Per migliorare l'efficienza complessiva durante il processo di produzione della macchina per il taglio a misura del metallo, KINGREAL STEEL SLITTER può dotare la linea di taglio a misura del metallo con doppi tavoli impilabili. Questo sistema aumenta la velocità di impilamento delle lamiere garantendo allo stesso tempo un'elevata qualità.
Noie e attenzione al taglio del metallo secondo la lunghezza della linea
1.La bobina deve essere posizionata correttamente per mantenere l'equilibrio del peso. Il carrello portabobina deve fissare e tensionare la bobina nello svolgitore prima che possa essere ripristinata.
2.Premere prima la testa della bobina con il rullo di trazione, quindi aprire la confezione della bobina per evitare che la testa della bobina si apra.
3.Quando la macchina è in funzione l'operatore non deve salire sulla bobina.
